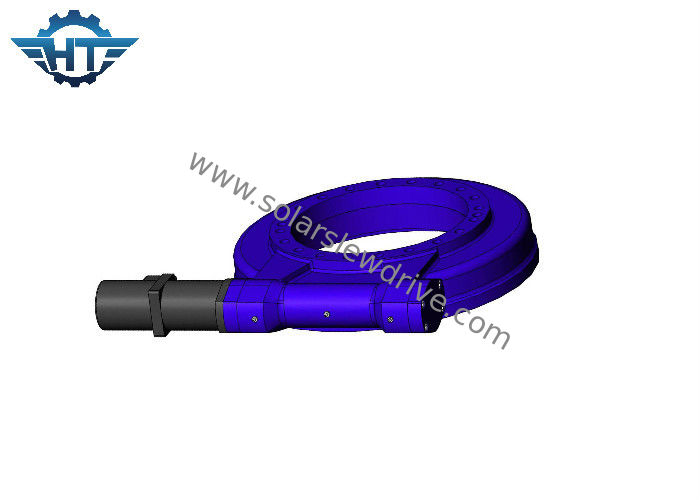

17-calowy reduktor napędu o małym obciążeniu IP66 do poziomego pojedynczego systemu śledzenia solarnego

17-calowy reduktor napędu o małym obciążeniu IP66 do poziomego pojedynczego systemu śledzenia solarnego

  • 17-calowy reduktor napędu o małym obciążeniu IP66 do poziomego pojedynczego systemu śledzenia solarnego
  • 17-calowy reduktor napędu o małym obciążeniu IP66 do poziomego pojedynczego systemu śledzenia solarnego
17-calowy reduktor napędu o małym obciążeniu IP66 do poziomego pojedynczego systemu śledzenia solarnego
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SE17
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 100~1100/ pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Przełożenie: 102: 1 Normalny moment wyjściowy: 9400 Nm
Miejsce pochodzenia: CHANGZHOU, CHINY Holding Torque: 65040 Nm
Moment obrotowy: 135600 Nm Self-Lock: tak
Stosowanie: Solarne urządzenia śledzące Funkcja ochrony: IP66
High Light:

napęd obrotowy dla systemu śledzenia słonecznego

,

napęd śledzenia słonecznego

17-calowy mały reduktor biegów IP66 z napędem obrotowym do poziomego pojedynczego systemu śledzenia słonecznego



Opis



Solarne trackery rejestrują pełen zasięg promieni słonecznych, ponieważ napędy obrotowe sprawiają, że system całkowicie podąża za słońcem.W zależności od różnych obszarów, wzrost energii wychwytywany przez dwuosiowe śledzenie słoneczne jest większy nawet o ponad 100% niż w przypadku stałych, płaskich paneli, ponieważ dwuosiowy obrót pozwala trackerowi ustawić moduły/panele słoneczne w kierunku prostopadle (bezpośrednio w) do słońca od świtu do zmierzchu.



W dwuosiowych trackerach słonecznych moglibyśmy użyć zarówno dwóch napędów obrotowych SE, jak i dwuosiowego systemu śledzenia słońca.



17-calowy reduktor napędu o małym obciążeniu IP66 do poziomego pojedynczego systemu śledzenia solarnego 0



Parametry serii SE



Model Stosunek Znamionowy moment obrotowy (Nm) Moment przechylania (Nm) Moment trzymania (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Wydajność Dokładność (°) Samoblokujący Waga (kg)
1” 32:1 400 1000 1800 22 12 40% ≤0,1 tak 6
3” 31:1 600 1500 3000 30 16 40% ≤0,1 tak 8
5” 37:1 800 6000 9200 68 27 40% ≤0,1 tak 12
7” 57:1 2000 13500 13200 132 58 40% ≤0,1 tak 21
9” 61:1 4400 45000 30800 340 130 40% ≤0,1 tak 49
12” 78:1 5800 54400 40560 480 190 40% ≤0,1 tak 61
14” 85:1 6550 68000 54200 680 230 40% ≤0,1 tak 63
17” 102:1 9400 135600 65040 980 390 40% ≤0,1 tak 105
21” 125:1 16000 203400 81000 1600 640 40% ≤0,1 tak 149
25” 150:1 21000 271160 89000 2400 950 40% ≤0,1 tak 204



Różne silniki (silniki 220VAC, 380VAC, 12VDC, 24VDC, 48VDC, serwosilniki i silniki krokowe) można zaprojektować zgodnie z wymaganiami klienta.



Silnik prądu stałego



1. Zastosuj podwójną konstrukcję nośną dla wału wyjściowego, aby znacznie zwiększyć maksymalny moment obrotowy skrzyni biegów.

2. Koło słoneczne i koło planetarne są połączone wielowypustem, co zwiększa maksymalny moment obrotowy skrzyni biegów i wydłuża żywotność.

3. Używamy przekładni śrubowej na etapie wejściowym, dzięki czemu hałas jest niski i płynnie działa z dużą prędkością. Wewnętrzny pierścień zębaty jest oddzielony, dzięki czemu możemy uzyskać większe przełożenie, a konstrukcja jest elastyczna. Przekładnia i silnik są mocowane szwem za pomocą śruby osiowej, co zwiększa precyzję dopasowania i zmniejsza hałas.

4. Używamy uchwytu wałka do ciasta wewnątrz koła planetarnego. Zamiast szlifowania ślizgowego używamy szlifowania wałka, dzięki czemu żywotność skrzyni biegów jest znacznie dłuższa.

5. Podwójna konstrukcja nośna;Szlifowanie wewnętrzne na otworze wewnętrznym przekładni planetarnych, dzięki czemu okrągłość otworu wewnętrznego jest mniejsza niż 0,003 mm; bieganie przez toczenie zamiast przesuwania;Precyzyjne skrobanie powierzchni przekładni HRC60; Zastosowanie wszystkich tych technologii zapewnia super cichą i stabilną pracę oraz długą żywotność ponad 10000 godzin.
