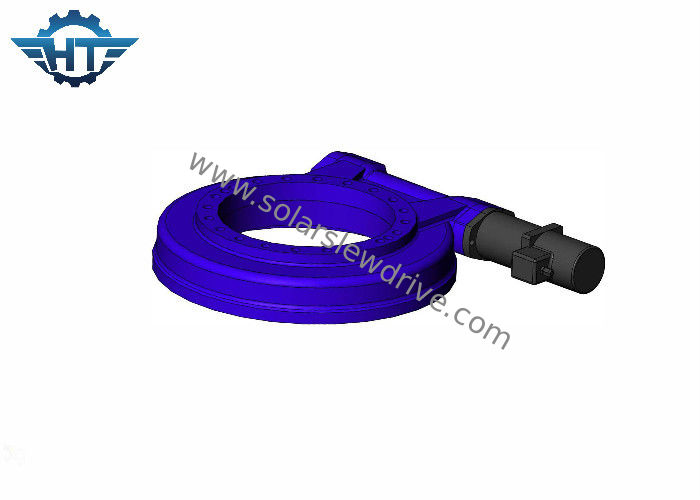

Napęd obrotowy SE12 z motoreduktorem 24 V DC, wysoka dokładność dla energii słonecznej PV, CPV i CSP

Napęd obrotowy SE12 z motoreduktorem 24 V DC, wysoka dokładność dla energii słonecznej PV, CPV i CSP

  • Napęd obrotowy SE12 z motoreduktorem 24 V DC, wysoka dokładność dla energii słonecznej PV, CPV i CSP
  • Napęd obrotowy SE12 z motoreduktorem 24 V DC, wysoka dokładność dla energii słonecznej PV, CPV i CSP
Napęd obrotowy SE12 z motoreduktorem 24 V DC, wysoka dokładność dla energii słonecznej PV, CPV i CSP
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SDE7 ”
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 398~456/ pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Materiał: 50Mn, 42CrMo Model: SDE7 "
Przełożenie: 57: 1 Znamionowy moment wyjściowy: 2000 Nm
Holding Torque: 13500 Nm Moment obrotowy: 13200 Nm
Wydajność: 40% Podanie: Stacja solarna
High Light:

napęd obrotowy dla systemu śledzenia słonecznego

,

napęd śledzenia słonecznego

Napęd jednoosiowy z przekładnią planetarną 24 V do stacji słonecznych PV, CPV i CSP



Opis



W systemie można zainstalować dwa napędy obrotowe SE i osiągnąć azymut i kierunek elewacji obracają się jednocześnie.



Zastosowanie wysoce przenośnego, wydajnego napędu obrotowego może być bardzo przydatne w zastosowaniach wojskowych, przemysłowych lub mieszkalnych.Aby wyprodukować wydajny system wytwarzania energii słonecznej, zaprojektowano, zbudowano i przetestowano napęd obrotowy SE.



Uważa się, że używany system śledzenia słonecznego SE z napędem obrotowym przyczyni się znacznie do zwiększenia efektywność odbioru energii z paneli fotowoltaicznych.Zastosowanie dwóch napędów obrotowych SE w jednym systemie śledzenia słońca pozwala na precyzyjną kontrolę elewacji i kąta azymutu panelu względem słońca.Odnotowano, że śledzenie potencjalnie podwaja uzysk energii stałego systemu fotowoltaicznego.



Dane techniczne napędu obrotowego serii SE



Model Stosunek Znamionowy moment obrotowy (Nm) Moment przechylania (Nm) Moment trzymania (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Efektywność Dokładność (°) Samoblokujący Waga (kg)
1” 32:1 400 1000 1800 22 12 40% ≤0,1 TAk 6
3” 31:1 600 1500 3000 30 16 40% ≤0,1 TAk 8
5” 37:1 800 6000 9200 68 27 40% ≤0,1 TAk 12
7” 57:1 2000 13500 13200 132 58 40% ≤0,1 TAk 21
9” 61:1 4400 45000 30800 340 130 40% ≤0,1 TAk 49
12” 78:1 5800 54400 40560 480 190 40% ≤0,1 TAk 61
14” 85:1 6550 68000 54200 680 230 40% ≤0,1 TAk 63
17” 102:1 9400 135600 65040 980 390 40% ≤0,1 TAk 105
21” 125:1 16000 203400 81000 1600 640 40% ≤0,1 TAk 149
25” 150:1 21000 271160 89000 2400 950 40% ≤0,1 TAk 204



Nazwa produktu SE17 Napęd obrotowy z motoreduktorami 43Nm 24Vdc
Wyjściowy moment obrotowy 9400 Nm
Moment obrotowy przechylania 135600 Nm
Moment trzymania 65040 Nm
Statyczna ocena osiowa 980 kN
Statyczna ocena promieniowa 390 kN
Dynamiczna ocena osiowa 490 kN
Dynamiczna ocena promieniowa 245 kN
Alternatywy silnikowe Silnik prądu przemiennego 380 V/220 V, silnik prądu stałego
Styl produktów Podwójna oś;Pojedyncza oś;CPV/HCPV;Danie słoneczne;Paraboliczny;Wieża słoneczna
Funkcja aplikacji Solar Tracking System, Industrial Machiner



Aplikacje



Najpopularniejszym zastosowaniem napędu obrotowego dla dwuosiowych napędów obrotowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak heliostaty i skoncentrowana fotowoltaika (CPV) oraz anteny satelitarne lub radarowe.Inne zastosowania obejmują podnośniki samochodowe, pozycjonery ramion robotów i sprzęt sceniczny.
