Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 100~1600/ pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 500 sztuk miesięcznie |
Materiał: | 50Mn, 42CrMo | Gwarancja: | 10 lat |
---|---|---|---|
Usługa: | Projekt OEM | Typ obrotu: | Jedna oś |
Podanie: | Żurawi | Miejsce instalacji: | Dach i pole |
Opakowanie: | sklejka | Silnik: | 12V / 24V DC |
High Light: | napęd obrotowy przekładni ślimakowej,wieniec obrotowy |

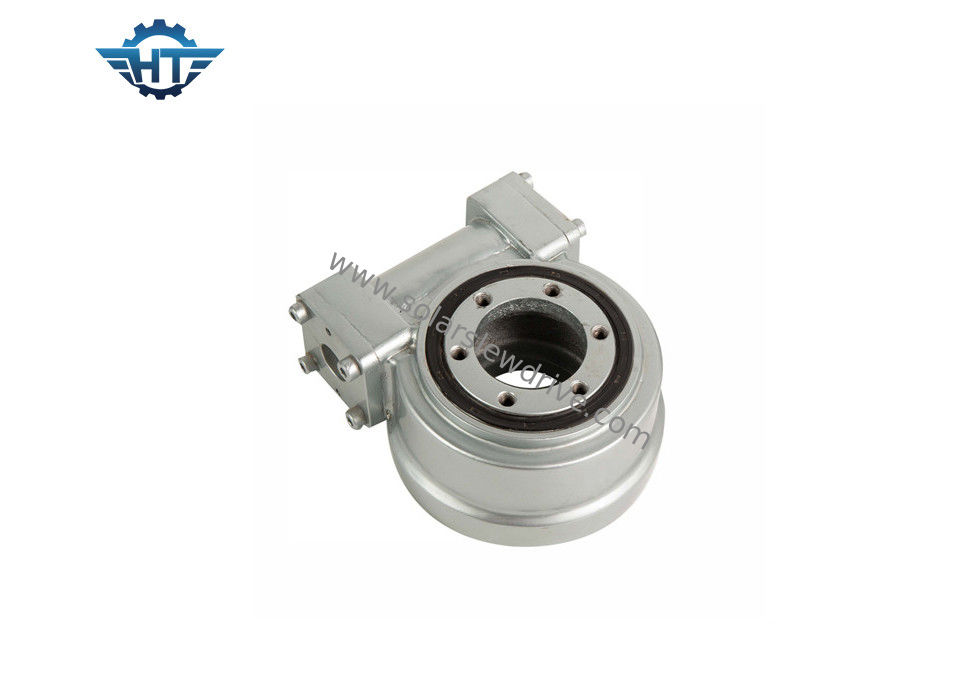

Przekładnia z napędem obrotowym IP66 SE z silnikiem przekładniowym 24 V DC do jednoosiowych pochylonych kolektorów słonecznych
Opis
Napęd obrotowy SE to dobry wybór, gdy projekt jest w dzikich, trudnych warunkach pracy i jest antykorozyjny.Został zaprojektowany z zakrzywionym zębem zębatym, zwiększy wyjściowy moment obrotowy dzięki płynnej pracy doskonałej ochrony przed burzą piaskową w terenie.
Napęd obrotowy Hangtuo składa się głównie z łożyska obrotowego, przekładni ślimakowej, obudowy oraz silnika hydraulicznego lub elektrycznego.
Parametry serii SE
Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
Podanie
Napędy obrotowe mogą być szeroko stosowane w systemach śledzenia słońca, CPV, CSP, HCPV, turbinach wiatrowych i antenach satelitarnych.Produkty te zostały zaprojektowane z myślą o długiej żywotności, pracy w trudnych warunkach środowiskowych.
Nasze atuty
Szybkie czasy reakcji
Wieloletnie doświadczenie w inteligentnym sterowaniu procesami w produkcji masowej, a także w rozwoju produktów zorientowanych na klienta.
Zaleta produktu
Napęd obrotowy (typ zamknięty, typ pionowy, typ dwuosiowy, typ precyzyjny) Napęd ślimakowy klepsydrowy oparty jest na łożysku obrotowym z silnym momentem przechylającym i statyczną funkcją samoblokowania.Duża powierzchnia styku zębów została zaprojektowana specjalnie do napędzania dużych obciążeń.
Stabilna jakość
Ustaw krytyczne punkty kontroli jakości, łącznie 9 pozycji w zakładzie.Tworzymy krytyczne punkty kontroli jakości, przygotowujemy instrukcje kontroli jakości w celu ścisłej kontroli w kluczowym procesie.Używamy wysokiej precyzji i kalibracji mierników.
Testowanie
Zaawansowane urządzenie pomiarowe
Pomiar należy skalibrować, sprawdzić i używać tylko kwalifikowanego miernika.
Nasze usługi
Korporacja z Hangtuo to bezpośredni kontakt z doświadczonymi specjalistami technicznymi, dobre doradztwo i satysfakcjonujące umowy.
Modyfikacje dostosowane do wymagań klientów mogą być wykonywane szybko i niezawodnie.Bez względu na to, czy potrzebujesz innego adaptera pasującego do połączenia motoreduktora, długiego wału i alternatywnego procesu malowania lub kolorów.Dobra dokumentacja, taka jak rysunki 3D, profesjonalne opracowanie i testowanie prototypu.
