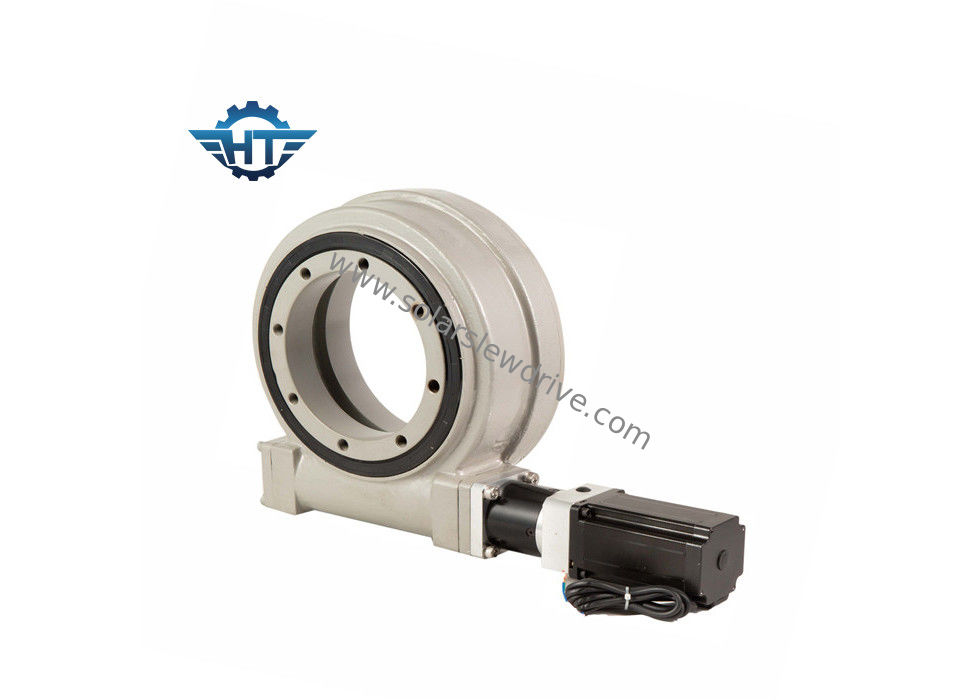

Przekładnia ślimakowa Solar Slew Drive, Solar Tracker Drive With High Strength Bolts

Przekładnia ślimakowa Solar Slew Drive, Solar Tracker Drive With High Strength Bolts

  • Przekładnia ślimakowa Solar Slew Drive, Solar Tracker Drive With High Strength Bolts
  • Przekładnia ślimakowa Solar Slew Drive, Solar Tracker Drive With High Strength Bolts
Przekładnia ślimakowa Solar Slew Drive, Solar Tracker Drive With High Strength Bolts
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SE14 "
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 330~360/ pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Modelu: SE14 Holding Torque: 54200 Nm
Moment obrotowy: 68000 Nm Moment wyjściowy: 6550 Nm
Obciążenie osiowe: 680 kN Obciążenie radykalne: 230 kN
Certyfikat: ISO9001, CE Namalowany: Dostępne
High Light:

hydrauliczny silnik obrotowy

,

napęd trackera słonecznego

Przekładnia ślimakowa z serii Se z obrotowymi śrubami o wysokiej wytrzymałości do systemu śledzenia słonecznego

Opis produktu

Łożysko wahliwe, łożysko pierścienia obrotowego W miarę udoskonalania technologii coraz więcej napędów obrotowych wykorzystuje technologię ślimakową klepsydry, w której ślimak jest ukształtowany tak, aby sprzęgać więcej zębów w przekładni

To zwiększone zazębienie zęba powoduje większą wytrzymałość, wydajność i trwałość. Napęd obrotowy wykorzystuje standardową technologię ślimakową, w której ślimak na poziomie Współczynnik prędkości wału zależy od zależności między liczbą gwintów ślimaka i liczbą zębów w przekładni ślimakowej lub przekładni.

Wykonanie serii SE

Model Stosunek Znamionowy wyjściowy moment obrotowy (Nm) Moment przechyłu (Nm) Holding Torque (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Wydajność Precyzja (°) Samoblokujący waga (kg)
1 ” 32: 1 400 1000 1800 22 12 40% ≤0,1 tak 6
3 ” 31: 1 600 1500 3000 30 16 40% ≤0,1 tak 8
5 ” 37: 1 800 6000 9200 68 27 40% ≤0,1 tak 12
7 ” 57: 1 2000 13500 13200 132 58 40% ≤0,1 tak 21
9 ” 61: 1 4400 45000 30800 340 130 40% ≤0,1 tak 49
12 ” 78: 1 5800 54400 40560 480 190 40% ≤0,1 tak 61
14 ” 85: 1 6550 68000 54200 680 230 40% ≤0,1 tak 63
17 ” 102: 1 9400 135600 65040 980 390 40% ≤0,1 tak 105
21 ” 125: 1 16000 203400 81000 1600 640 40% ≤0,1 tak 149
25 ” 150: 1 21000 271160 89000 2400 950 40% ≤0,1 tak 204

Instalacja napędu Slew

1. Oczyść konstrukcję montażową, np. Ze spawania, cynkowania, pozostałości, brudu itp.

2. Podnieś napęd obrotowy za pomocą śrub oczkowych.

3. Napęd obrotowy powinien być zamontowany w stanie nieobciążonym.

4. Aby uniknąć odchyleń między siłami dokręcania śrub, należy postępować zgodnie z poniższą procedurą.

5. Nałożyć płyn do gwintowania na nici.

6. Ułóż płyn blokujący gwint na szczelinie na gwint, żądając w pełni części montażowych.

7. Naprężyć śruby poprzecznie. Zobacz ogólny wzór na szkicu poniżej, w jaki sposób śruby uzyskują moment obrotowy w kolejności poprzecznej. Zacznij od pierścienia wewnętrznego lub zewnętrznego. Dokręcić poprzecznie wszystkie śruby do 30% momentu dokręcania. Następnie powtórz moment poprzeczny do 80% momentu dokręcającego. Wreszcie moment poprzeczny do 100% momentu dokręcającego.

1. Najpierw całkowicie dokręć pierścień wewnętrzny lub zewnętrzny, a następnie wykonaj drugi pierścień.

2. Po dokręceniu śruby, proszę trwale zaznaczyć pozycję łba śruby w pozycji stacjonarnej. Zostanie to wykorzystane później podczas kontroli, aby upewnić się, że łeb śruby nie rozwinął się.

Podanie

Istnieje wiele zastosowań, w których można zastosować napęd obrotowy, przede wszystkim dlatego, że dobrze nadaje się do zastosowań wymagających obciążenia w celu utrzymania mocy i momentu obrotowego.
Typowe zastosowania napędu wahadłowego obejmują między innymi:
1. monitor słoneczny
2. turbiny wiatrowe
3. Winda dla mężczyzn
4.Maszyny hydrauliczne
5. przenośnik
6. Derrick ekskawator
7.Lift
8. dźwig
9. Sprzęt do wiercenia
10. Sprzęt wojskowy
