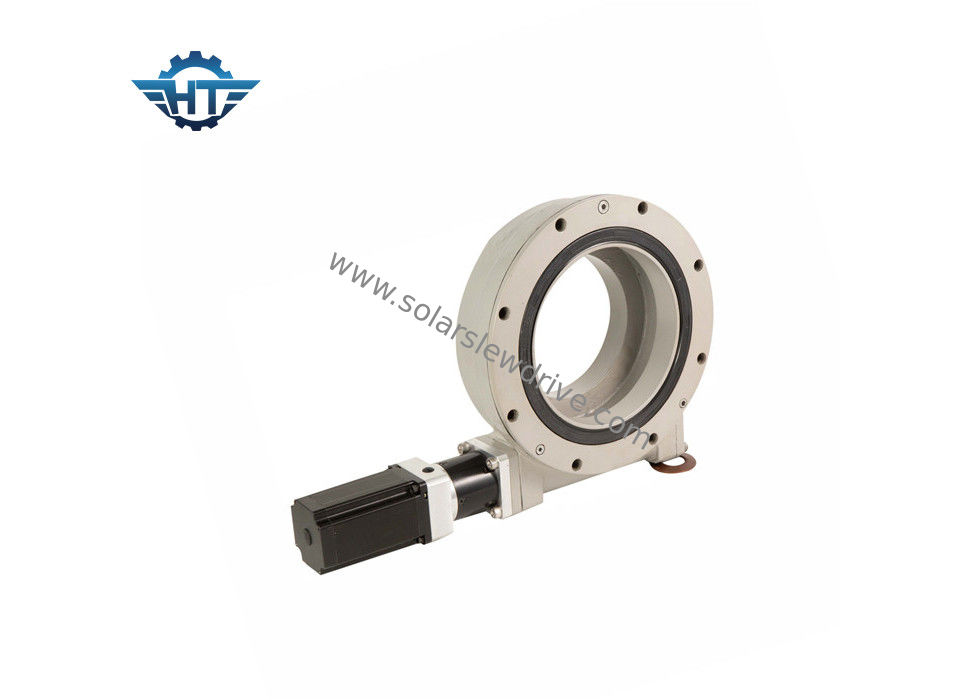

Przekładnia z napędem solarnym z serii SE przymocowana do silnika przekładniowego do systemu śledzenia słonecznego

Przekładnia z napędem solarnym z serii SE przymocowana do silnika przekładniowego do systemu śledzenia słonecznego

  • Przekładnia z napędem solarnym z serii SE przymocowana do silnika przekładniowego do systemu śledzenia słonecznego
  • Przekładnia z napędem solarnym z serii SE przymocowana do silnika przekładniowego do systemu śledzenia słonecznego
Przekładnia z napędem solarnym z serii SE przymocowana do silnika przekładniowego do systemu śledzenia słonecznego
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SE14 "
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 330~360/ pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Numer modelu: SE14 Holding Torque: 54200 Nm
Moment obrotowy: 68000 Nm Moment wyjściowy: 6550 Nm
Statyczne obciążenie osiowe: 680 kN Statyczne obciążenie radykalne: 230 kN
Surowiec: 50Mn, 42CrMo Waga: 63 kg
High Light:

hydrauliczny silnik obrotowy

,

napęd trackera słonecznego

Przekładnia z napędem słonecznym z serii Se przymocowana do silnika przekładniowego do systemu śledzenia słonecznego

Opis produktu

Kod modelu:

1 2 3 4 5 6 7 8 9 10 11

KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A

1-SE: SE-Poziomy napęd obrotowy

Pionowy napęd obrotowy VE

SDE-Dwuosiowy napęd obrotowy

2- Rozmiar produktu, np. 3 ”, 5”, 7 ”, 9”, 12 ”, 14”, 17 ”, 21”, 25 ”

Napęd obrotowy 3 ”, przełożenie: 31.

Napęd obrotowy 5 ”, przełożenie: 37.

Napęd obrotowy 7 ”, przełożenie: 57.

Napęd obrotowy 9 ”, przełożenie: 61.

Napęd obrotowy 12 ”, przełożenie: 78.

Napęd obrotowy 14 ”, przełożenie: 85.

Napęd obrotowy 17 ”, przełożenie: 102.

Napęd obrotowy 21 ”, przełożenie: 125.

Napęd obrotowy 25 ”, przełożenie: 150.

3- A: Poziom techniczny, A, B, C itp.

4– XXX: współczynnik redukcji.

5- M: M-metryczne gwinty montażowe, otwór bez śruby według brytyjskiego pomiaru. M.

6- HX: HA- Hartowanie

HC - bez gaszenia

HD-Austempered Żeliwo sferoidalne

HQ-QPQ

Azotowanie HN

7- 25M: wejście splajnu B-6B

Wejście 12M-φ12

Wejście 25M-φ25

Wejście silnika hydraulicznego 160-160CC

Wejście motoreduktora 24-24 V.

Wejście silnika przekładniowego 220–220 V.

Wejście silnika przekładni 380-380 V.

8-R: R-prawa strona, pozycja silnika. L- Lewa strona, pozycja silnika.

9-C: koniec w kształcie litery C. Enkoder zasilania elektrycznego. A - Z dala, pozycja i kierunek portu hydraulicznego. I - W, pozycja i kierunek portu hydraulicznego. U- góra, pozycja i kierunek portu hydraulicznego. D - Dół, pozycja i kierunek portu hydraulicznego.

10-2: Brak robaka / Pusty-pojedynczy, 2-podwójny

11-REV.A: Numer wersji ABC itp ...

Uwaga: Dodamy kod klienta, gdy klienci będą mieli specjalne wymagania.

Wykonanie serii SE

Model Stosunek Znamionowy wyjściowy moment obrotowy (Nm) Moment przechyłu (Nm) Holding Torque (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Wydajność Precyzja (°) Samoblokujący waga (kg)
1 ” 32: 1 400 1000 1800 22 12 40% ≤0,1 tak 6
3 ” 31: 1 600 1500 3000 30 16 40% ≤0,1 tak 8
5 ” 37: 1 800 6000 9200 68 27 40% ≤0,1 tak 12
7 ” 57: 1 2000 13500 13200 132 58 40% ≤0,1 tak 21
9 ” 61: 1 4400 45000 30800 340 130 40% ≤0,1 tak 49
12 ” 78: 1 5800 54400 40560 480 190 40% ≤0,1 tak 61
14 ” 85: 1 6550 68000 54200 680 230 40% ≤0,1 tak 63
17 ” 102: 1 9400 135600 65040 980 390 40% ≤0,1 tak 105
21 ” 125: 1 16000 203400 81000 1600 640 40% ≤0,1 tak 149
25 ” 150: 1 21000 271160 89000 2400 950 40% ≤0,1 tak 204

Transport, przeładunek i przechowywanie

Transportuj tylko w pozycji poziomej, należy unikać uderzeń.

Noś rękawice robocze i zachowaj ostrożność podczas obsługi napędu obrotowego.

Użyj otworów pierścieni w napędach obrotowych, aby zamocować śruby w celu bezpiecznego podnoszenia, przenoszenia i umieszczania.

Przechowywać tylko w pozycji poziomej i w zamkniętych pomieszczeniach, chronić przed zamoknięciem, ochrona antykorozyjna odsłoniętych powierzchni współpracujących trwa około 1 miesiąca w zamkniętym opakowaniu. Dłuższe przechowywanie wymaga specjalnych środków ochronnych.

Transport rozpakowanych pierścieni obrotowych

Używać odpowiedniego sprzętu do podnoszenia / nigdy nie transportować produktu w pozycji pionowej

Rozpakowane napędy obrotowe można transportować za pomocą podnośnika w następujących warunkach :

  • Urządzenie podnoszące musi być odpowiednio skonfigurowane do jednostkowego ładunku transportowego.
  • Śruby pierścieniowe muszą być odpowiednio skonfigurowane do ciężaru jednostki transportowej.
  • Napęd obrotowy może być transportowany tylko sam.
  • Transport wewnątrz firmy odbywa się wyłącznie w poziomie.
