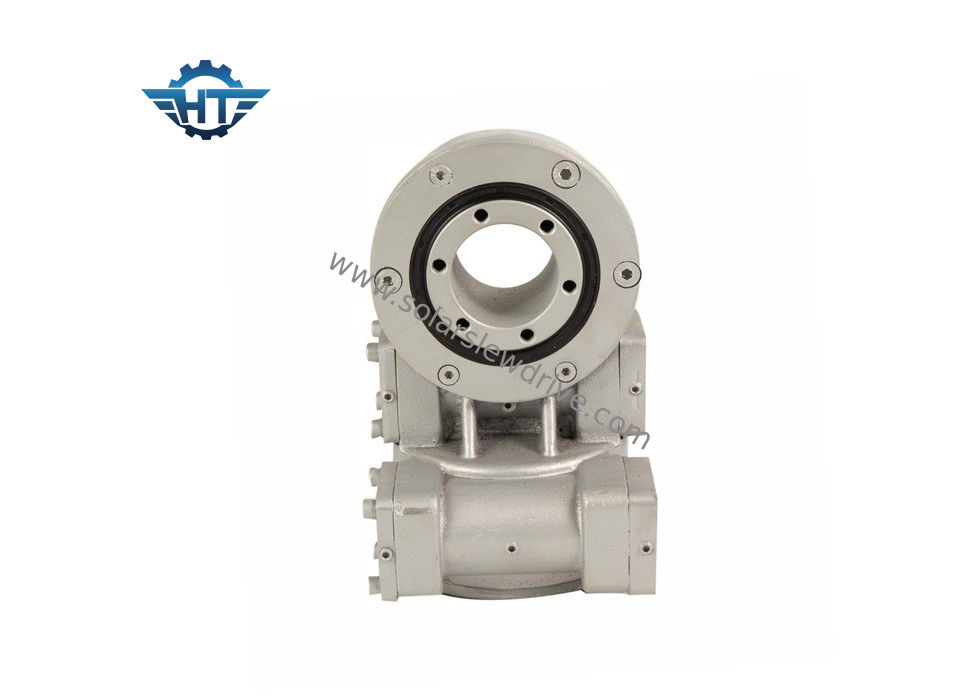

Przekładnia ślimakowa z podwójnym napędem obrotowym do śledzenia słonecznego z dobrym kontaktem z zębami i silnikiem 24 V.

Przekładnia ślimakowa z podwójnym napędem obrotowym do śledzenia słonecznego z dobrym kontaktem z zębami i silnikiem 24 V.

  • Przekładnia ślimakowa z podwójnym napędem obrotowym do śledzenia słonecznego z dobrym kontaktem z zębami i silnikiem 24 V.
  • Przekładnia ślimakowa z podwójnym napędem obrotowym do śledzenia słonecznego z dobrym kontaktem z zębami i silnikiem 24 V.
Przekładnia ślimakowa z podwójnym napędem obrotowym do śledzenia słonecznego z dobrym kontaktem z zębami i silnikiem 24 V.
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SDE7 ”
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 398~456/ pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Modelu: SDE7 ” Przełożenie: 57: 1
Moment wyjściowy: 2000 Nm Holding Torque: 13200 Nm
Moment obrotowy: 7500 Nm Wydajność: 40%
Kolor: Siver Gray Waga: 56 kg
High Light:

napęd pierścienia obrotowego

,

silnik napędu ślimakowego

Przekładnia ślimakowa Dwuosiowy mechanizm obrotu z dobrym kontaktem z zębami i silnikiem 24 V do śledzenia słonecznego

Opis

Najpopularniejszym zastosowaniem napędu obrotowego dla napędów obrotowych dwuosiowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak heliostaty i skoncentrowane ogniwa fotowoltaiczne (CPV) oraz anteny satelitarne lub radarowe. Inne zastosowania obejmują podnośniki samochodowe, roboty pozycjonujące ramiona i wyposażenie scen.

Dwuosiowy napęd obrotowy Solar Tracker to idealne rozwiązanie w aplikacjach do śledzenia słonecznego w dwóch osiach.

Dwuosiowy napęd obrotowy ma trzy typy rozwiązań z napędami obrotowymi:

Ogólnie rzecz biorąc, dla łatwej konstrukcji wspornika, napęd obrotowy sde byłby idealnym rozwiązaniem, ale pozostałe dwa są również bardzo popularne.

  • Dwa napędy obrotowe SE
  • Jeden napęd obrotowy SE i jeden napęd obrotowy VE

Slew Drives Applied In PV

Nazwa produktu SDE7 Slewing drive
Moment wyjściowy 980 Nm; 723 ft.lbs
Maksymalny moment wyjściowy 1938 Nm; 1429 ft.lbs
Moment obrotowy przechyłu 7000 Nm; 5163 ft.lbs
Holding Torque 13200 Nm; 9736 ft.lbs
Statyczna ocena osiowa 133,20 kN; 29943 funtów
Statyczna ocena promieniowa 53 kN; 11977 funtów
Dynamiczna ocena osiowa 31,90 kN; 7171 funtów
Dynamiczna ocena promieniowa 27,91 kN; 6274 funtów
Alternatywy silnikowe Silnik 12V / 24V; Silnik krokowy ; Silnik bezszczotkowy
Styl produktów Podwójna oś; Jedna oś; CPV / HCPV; Danie słoneczne; Paraboliczny; Wieża słoneczna
Funkcja aplikacji Solarny system śledzenia, maszyny przemysłowe
Metr kwadratowy Układu Słonecznego 30 ㎡

Tabela wydajności serii SDE

Model Stosunek Znamionowy wyjściowy moment obrotowy (Nm) Moment przechyłu (Nm) Holding Torque (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN)
3 " 31: 1 600 1500 5800 10 15
5 " 37: 1 800 6000 9200 16 27
7 " 57: 1 2000 7500 13200 34 58
9 " 61: 1 4300 16000 27200 60 130
12 " 78: 1 5800 25000 40560 77 190
14 " 85: 1 6750 48000 44200 110 230
17 " 102: 1 9460 67000 53040 142 390
21 " 125: 1 16000 89000 65000 337 640
25 " 150: 1 21450 112000 89000 476 950

cechy

1. Wysoki moment podtrzymujący w celu poprawy bezpieczeństwa systemu śledzenia słońca

2) Otaczający napęd ślimakowy wewnątrz

3) Styk wielozębny zapewniający duże obciążenie

4 Funkcja samoblokowania

Aplikacje
