Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych

|
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE7 ” |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 398~456/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo | Model: | SDE7 " |
|---|---|---|---|
| Przełożenie: | 57: 1 | Znamionowy moment wyjściowy: | 2000 Nm |
| Holding Torque: | 13500 Nm | Moment obrotowy: | 13200 Nm |
| Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
| High Light: | napęd obrotowy dla systemu śledzenia słonecznego,napęd śledzenia słonecznego |
||
Napęd obrotowy o wysokim momencie obrotowym Torque Solar Tracker z motoreduktorem 24 V do systemu śledzenia słonecznego
Opis

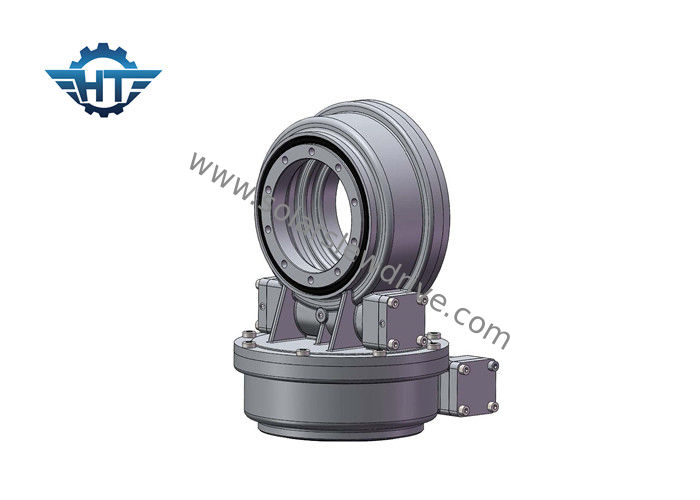

Dwuosiowy napęd obrotu Solar Tracker jest idealnym rozwiązaniem w zastosowaniach dwuosiowego śledzenia słońca.
Dwuosiowy napęd obrotu ma trzy typy rozwiązań z napędami obrotu:
Ogólnie, dla łatwej konstrukcji wspornika, napęd sde slew byłby idealnym rozwiązaniem, ale pozostałe dwa są również bardzo popularne.
Napędy obrotu zastosowane w PV
| Nazwa produktu | Napęd obrotowy SDE7 |
| Wyjściowy moment obrotowy | 980 Nm;723 ft.lbs |
| Maksymalny moment wyjściowy | 1938 Nm;1429 ft.lbs |
| Moment obrotowy przechylania | 7000 Nm;5163 ft.lbs |
| Moment trzymania | 13200 Nm;9736 ft.lbs |
| Statyczna ocena osiowa | 133,20 kN;29943 funtów |
| Statyczna ocena promieniowa | 53 kN;11977 funtów |
| Dynamiczna ocena osiowa | 31,90 kN;7171 funtów |
| Dynamiczna ocena promieniowa | 27,91 kN;6274 funty |
| Alternatywy silnikowe | Silnik 12V/24V;Silnik krokowy ;Silnik bezszczotkowy |
| Styl produktów | Podwójna oś;Pojedyncza oś;CPV/HCPV;Danie słoneczne;Paraboliczny;Wieża słoneczna |
| Funkcja aplikacji | System śledzenia słonecznego, maszyny przemysłowe |
| Metr kwadratowy układu słonecznego | 30 |
Tabela wydajności napędu obrotowego SDE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | TAk | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | TAk | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 705 |
Cechy
1. Wysoki moment podtrzymania w celu poprawy bezpieczeństwa systemu śledzenia słońca;
2.Otaczający napęd ślimakowy wewnątrz
3.Kontakt z wieloma zębami w celu zapewnienia wysokiego obciążenia
4.Funkcja samoblokowania
Aplikacje
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
