Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE7 ” |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 398~456/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| materiał: | 50Mn, 42CrMo | Modelu: | SDE7 ” |
|---|---|---|---|
| Przełożenie: | 57: 1 | Znamionowy moment wyjściowy: | 2000 Nm |
| Holding Torque: | 13500 Nm | Moment obrotowy: | 13200 Nm |
| Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
| High Light: | pierścień obrotowy przekładni ślimakowej,silnik przekładni ślimakowej |
||

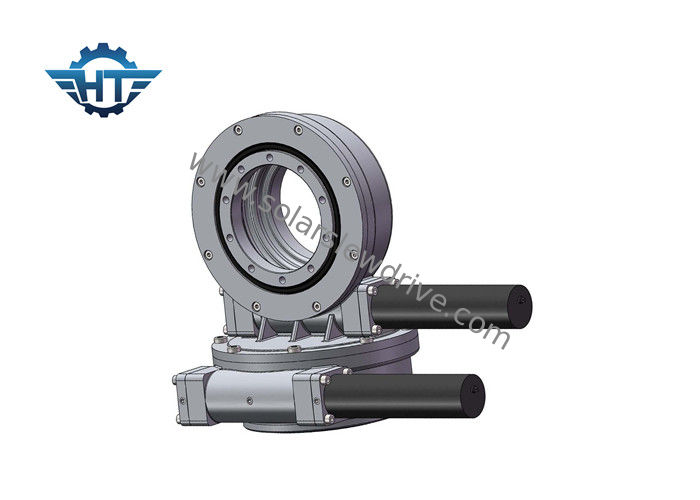

Podwójny napęd ślimakowy o wysokim momencie obrotowym z obrotowym napędem i motoreduktorem 24 VDC do śledzenia słonecznego
Opis
Systemy śledzenia słońca obejmują jednoosiowy system śledzenia słońca i dwuosiowy system śledzenia słońca. Jednoosiowy system śledzenia słonecznego obejmuje przechylony i płaski pojedynczy system śledzenia.
W przypadku dwuosiowego systemu śledzenia energii słonecznej, opartego na zróżnicowanej strukturze wspornika, można zastosować trzy rodzaje napędów obrotowych:
1. użyj dwóch poziomych napędów obrotowych jednoosiowych (typu SE).
2. użyj jednego poziomego (typ se) i drugiego pionowego (typ ve).
3. użyj podwójnego napędu obrotowego.
Wszystkie te rozwiązania umożliwiają śledzenie słońca zarówno pionowo, jak i poziomo, co oznacza śledzenie słońca przez cały czas przy bezpośrednim świetle słonecznym.
Slew Drives Applied In Solar Axis Tracker
| Nazwa produktu | SDE7 Slew Drives |
| Moment wyjściowy | 980 Nm; 723 ft.lbs |
| Maksymalny moment wyjściowy | 1938 Nm; 1429 ft.lbs |
| Moment obrotowy przechyłu | 7000 Nm; 5163 ft.lbs |
| Holding Torque | 13200 Nm; 9736 ft.lbs |
| Statyczna ocena osiowa | 133,20 kN; 29943 funtów |
| Statyczna ocena promieniowa | 53 kN; 11977 funtów |
| Dynamiczna ocena osiowa | 31,90 kN; 7171 funtów |
| Dynamiczna ocena promieniowa | 27,91 kN; 6274 funtów |
| Alternatywy silnikowe | Silnik 12/24 / 48VDC; Silnik krokowy; Silnik bezszczotkowy |
| Styl produktów | Podwójna oś; CPV / HCPV; Danie słoneczne; Wieża słoneczna |
| Funkcja aplikacji | Solar Tracking System, Machiner przemysłowy |
| Zalecany kwadrat panelu | 30 metrów kwadratowych |
Tabela wydajności napędów SDE Slew
| Model | Stosunek | Znamionowy moment wyjściowy | Moment obrotowy | Obciążenie osiowe | Obciążenie promieniowe | Holding Torque | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 21 kg |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 32 kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 54 kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 88 kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 157 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 214 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 315 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 481 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 682 kg |
Aplikacje
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL; nasz standardowy kolor to RAL 9006.
