Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE7 ” |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 398~456/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo | Model: | SDE7 " |
|---|---|---|---|
| Przełożenie: | 57: 1 | Znamionowy moment wyjściowy: | 2000 Nm |
| Holding Torque: | 13500 Nm | Moment obrotowy: | 13200 Nm |
| Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
| High Light: | napęd obrotowy dla systemu śledzenia słonecznego,napęd śledzenia słonecznego |
||

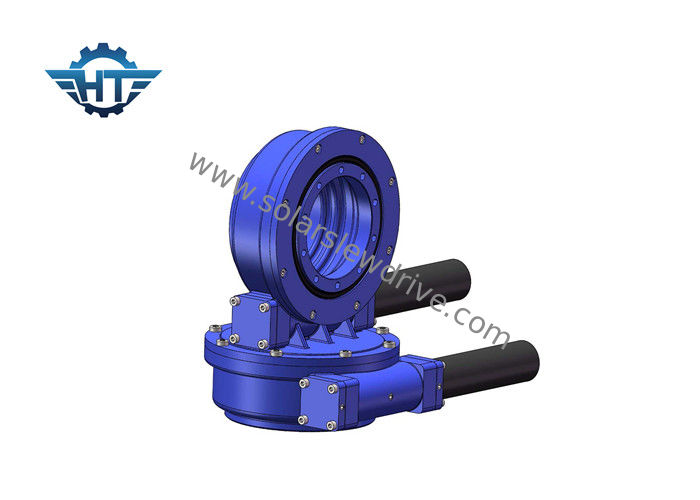

Napęd obrotowy SDE7 z motoreduktorem 12 V do słonecznej energii cieplnej i lustra parabolicznego
Opis
Dwuosiowe napędy obrotowe to doskonałe rozwiązanie w zastosowaniach CSP.
CSP, skoncentrowana energia słoneczna, ma cztery typy:
Ogólnie rzecz biorąc, wytwarzanie energii cieplnej ze słońca dzieli się na następujące cztery typy: rynna, wieża, czasza (dysk) i Fresnel.
Koryto
System wytwarzania energii cieplnej słonecznej typu korytowego nazywany jest systemem wytwarzania energii słonecznej z parabolicznym lustrem korytowym.Paraboliczne kolektory koncentracyjne typu korytowego są rozmieszczone szeregowo i równolegle, ogrzewając czynnik roboczy, wytwarzając parę przegrzaną i napędzając zespół turbiny parowej do wytwarzania energii elektrycznej.
Wieża
W 1973 roku wybuch światowego kryzysu naftowego pobudził badania i rozwój technologii słonecznej.W porównaniu z ogniwami słonecznymi cena jest wysoka, a wydajność niska.Sprawność wytwarzania słonecznej energii cieplnej jest stosunkowo wysoka, a technologia stosunkowo dojrzała.
Danie
Dyskowy (znany również jako talerz) system wytwarzania energii słonecznej jest pierwszym na świecie systemem zasilania energią słoneczną.Składa się z parabolicznego lustra złożonego z wielu luster.Otrzymuje ognisko paraboloidy, a nośnik ciepła w odbiorniku jest podgrzewany.Napęd silnika, aby wygenerować energię elektryczną o temperaturze około 750 ℃.
Fresnela
Zasada działania jest podobna do wytwarzania energii fototermicznej typu koryta, z wyjątkiem tego, że zamiast lustra zastosowano kondensator struktury Fresnela.To sprawia, że jest stosunkowo niedrogi, ale wydajność jest odpowiednio zmniejszona.
Ponieważ taki system ma tylko kilka razy koncentrację, jakość podgrzewanej pary wodnej nie jest wysoka, przez co roczna sprawność energetyczna całego systemu może osiągnąć tylko około 10%;ale ze względu na prostą konstrukcję systemu i bezpośrednie wykorzystanie nośnika ciepła do wytwarzania pary, koszty jego budowy i utrzymania są również stosunkowo niskie.
Napędy Slew stosowane w Tower CSP
| Nazwa produktu | Napęd obrotowy SDE7 z motoreduktorami 43Nm 24Vdc |
| Wyjściowy moment obrotowy | 980 Nm;723 ft.lbs |
| Maksymalny moment wyjściowy | 1938 Nm;1429 ft.lbs |
| Moment obrotowy przechylania | 7000 Nm;5163 ft.lbs |
| Moment trzymania | 13200 Nm;9736 ft.lbs |
| Statyczna ocena osiowa | 133,20 kN;29943 funtów |
| Statyczna ocena promieniowa | 53 kN;11977 funtów |
| Dynamiczna ocena osiowa | 31,90 kN;7171 funtów |
| Dynamiczna ocena promieniowa | 27,91 kN;6274 funty |
| Alternatywy silnikowe | Silnik prądu przemiennego 380 V/220 V;Silnik krokowy ;Silnik bezszczotkowy |
| Styl produktów | Podwójna oś;Pojedyncza oś;CPV/HCPV;Danie słoneczne;Paraboliczny;Wieża słoneczna |
| Funkcja aplikacji | Solar Tracking System, Industrial Machiner |
Tabela wydajności napędu obrotowego SDE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | TAk | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | TAk | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 705 |
Cechy
1. Wysoki moment podtrzymania w celu poprawy bezpieczeństwa systemu śledzenia słońca;
2.Otaczający napęd ślimakowy wewnątrz
3.Kontakt z wieloma zębami w celu zapewnienia wysokiego obciążenia
4.Funkcja samoblokowania
Aplikacje
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
