Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE7 ” |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 398~456/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| materiał: | 50Mn, 42CrMo | Modelu: | SDE7 ” |
|---|---|---|---|
| Nazwa: | dwuosiowy napęd obrotowy | Znamionowy moment wyjściowy: | 2000 Nm |
| Holding Torque: | 13500 Nm | Moment obrotowy: | 13200 Nm |
| Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
| High Light: | napęd pierścienia obrotowego,silnik napędu ślimakowego |
||

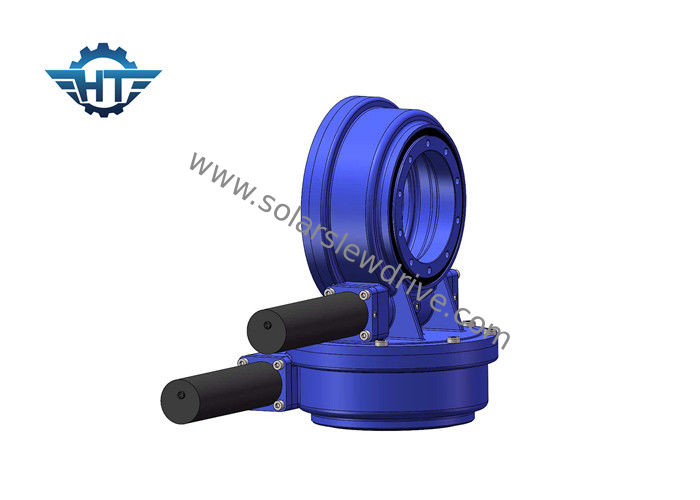

Klepsydrowy ślimak IP66 Dwuosiowy napęd obrotowy do słonecznej energii cieplnej i lustra parabolicznego
Opis
System termiczny Soar ogólnie ma cztery typy:
Generalnie słoneczna energia cieplna ma następujące cztery typy: koryto, wieża, naczynie (tarcza) i Fresnel.
Przez
System wytwarzania energii słonecznej termicznej typu rynnowego nazywa się systemem wytwarzania energii cieplnej słonecznej z lustrem parabolicznym. Paraboliczne kolektory koncentryczne typu rynnowego są ustawione szeregowo i równolegle, ogrzewając czynnik roboczy, wytwarzając przegrzaną parę i napędzając zespół turbiny parowej w celu wytworzenia elektryczności.
Wieża
W 1973 r. Wybuch światowego kryzysu naftowego pobudził badania i rozwój technologii słonecznej. W porównaniu z ogniwami słonecznymi cena jest wysoka, a wydajność niska. Wydajność generowania energii słonecznej jest stosunkowo wysoka, a technologia stosunkowo dojrzała.
Danie
System generowania energii słonecznej z tarczą (znany również jako talerz) jest pierwszym na świecie systemem energii słonecznej. Składa się z parabolicznego lustra złożonego z wielu luster. Otrzymuje ognisko paraboloidu, a czynnik przenoszący ciepło w odbiorniku jest ogrzewany. Napęd silnika, aby wytwarzać energię elektryczną w temperaturze około 750 ℃.
Fresnela
Zasada działania jest podobna do wytwarzania energii fototermicznej typu rynnowego, z tym wyjątkiem, że zamiast lustra zastosowano kondensator o strukturze Fresnela. To czyni go stosunkowo niedrogim, ale wydajność jest odpowiednio zmniejszona.
Ponieważ taki system ma tylko kilka razy koncentrację, jakość ogrzanej pary wodnej nie jest wysoka, więc roczna wydajność wytwarzania energii w całym systemie może osiągnąć tylko około 10%; ale ze względu na prostą budowę systemu i bezpośrednie zastosowanie czynnika przenoszącego ciepło do wytwarzania pary, jego budowa i koszty utrzymania są również stosunkowo niskie.
Slew Drives Applied In Tower CSP
| Nazwa produktu | SDE7 Napęd obrotowy z silnikami zębatymi 43Nm 24Vdc |
| Moment wyjściowy | 980 Nm; 723 ft.lbs |
| Maksymalny moment wyjściowy | 1938 Nm; 1429 ft.lbs |
| Moment obrotowy przechyłu | 7000 Nm; 5163 ft.lbs |
| Holding Torque | 13200 Nm; 9736 ft.lbs |
| Statyczna ocena osiowa | 133,20 kN; 29943 funtów |
| Statyczna ocena promieniowa | 53 kN; 11977 funtów |
| Dynamiczna ocena osiowa | 31,90 kN; 7171 funtów |
| Dynamiczna ocena promieniowa | 27,91 kN; 6274 funtów |
| Alternatywy silnikowe | Silnik 380 V / 220 V AC; Silnik krokowy ; Silnik bezszczotkowy |
| Styl produktów | Podwójna oś; Jedna oś; CPV / HCPV; Danie słoneczne; Paraboliczny; Wieża słoneczna |
| Funkcja aplikacji | Solar Tracking System, Machiner przemysłowy |
Tabela wydajności
| Model | Stosunek | Znamionowy moment wyjściowy | Moment obrotowy | Obciążenie osiowe | Obciążenie promieniowe | Holding Torque | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 21 kg |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 32 kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 54 kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 88 kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 157 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 214 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 315 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 481 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 682 kg |
funkcje
1. Wysoki moment podtrzymujący w celu poprawy bezpieczeństwa systemu śledzenia słonecznego
2) Otaczający napęd ślimakowy wewnątrz
3) Styk wielozębny zapewniający duże obciążenie
4 Funkcja samoblokowania
Aplikacje
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL; nasz standardowy kolor to RAL 9006.
