Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE7 ” |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 398~456/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| materiał: | 50Mn, 42CrMo | Modelu: | SDE7 ” |
|---|---|---|---|
| Przełożenie: | 57: 1 | Znamionowy moment wyjściowy: | 2000 Nm |
| Holding Torque: | 13500 Nm | Moment obrotowy: | 13200 Nm |
| Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
| High Light: | pierścień obrotowy przekładni ślimakowej,silnik przekładni ślimakowej |
||

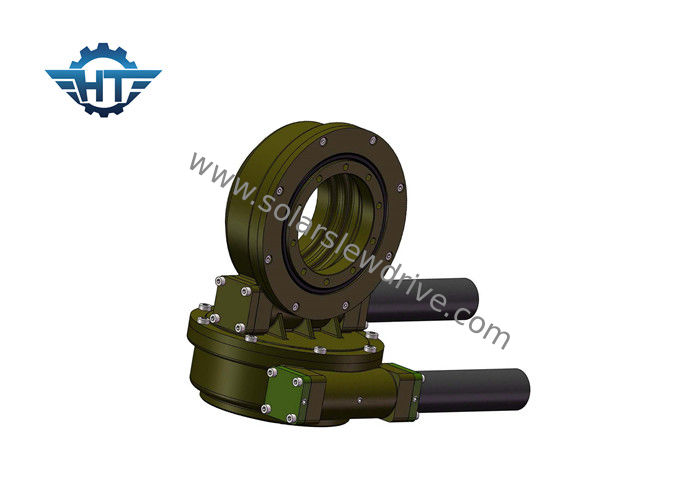

Dwukierunkowy napęd ślimakowy IP66 Envelop z silnikiem elektrycznym 12vdc do skoncentrowanej energii słonecznej typu tower
Opis
Co to jest Tower CSP
Skoncentrowana elektrownia słoneczna Heliostat, będąca jedną z głównych szlaków technologii CSP, wieża CSP cieszyła się w ostatnich latach dużym zainteresowaniem. W porównaniu z dojrzałą technologią rynnową, wytwarzanie energii fototermicznej w wieży ma wyższą sprawność cieplną i współczynnik koncentracji, niższe wymagania terenowe, ale ma również wysokie ryzyko, brak technicznej weryfikacji dojrzałości i złożone systemy sterowania.
Obecnie powszechna technologia wież na świecie oparta jest na stopionej soli jako wieży ze stopioną solą do przenoszenia czynnika grzewczego i wieży hydrotermalnej z czynnikiem roboczym wody jako czynnikiem przenoszącym ciepło, a wieża ze stopionej soli ma dużą pojemność. Preferowane są zalety magazynowania energii na dużą skalę.
Slew Drives Applied In Tower CSP
| Nazwa produktu | SDE7 Napęd obrotowy z silnikami zębatymi 43Nm 24Vdc |
| Moment wyjściowy | 980 Nm; 723 ft.lbs |
| Maksymalny moment wyjściowy | 1938 Nm; 1429 ft.lbs |
| Moment obrotowy przechyłu | 7000 Nm; 5163 ft.lbs |
| Holding Torque | 13200 Nm; 9736 ft.lbs |
| Statyczna ocena osiowa | 133,20 kN; 29943 funtów |
| Statyczna ocena promieniowa | 53 kN; 11977 funtów |
| Dynamiczna ocena osiowa | 31,90 kN; 7171 funtów |
| Dynamiczna ocena promieniowa | 27,91 kN; 6274 funtów |
| Alternatywy silnikowe | Silnik 380 V / 220 V AC; Silnik krokowy ; Silnik bezszczotkowy |
| Styl produktów | Podwójna oś; Jedna oś; CPV / HCPV; Danie słoneczne; Paraboliczny; Wieża słoneczna |
| Funkcja aplikacji | Solar Tracking System, Machiner przemysłowy |
Napędy obrotowe są idealne w sytuacjach wymagających zarówno utrzymania obciążenia, jak i momentu obrotowego z tej samej skrzyni biegów. Typowe zastosowania obejmują urządzenia śledzące energię słoneczną, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, windy osobowe, urządzenia komunalne, osprzęt hydrauliczny, sprzęt do narzędzi olejowych, urządzenia do obsługi opon, wiertnice koparkowe i windy samochodowe.
Tabela wydajności
| Model | Stosunek | Znamionowy moment wyjściowy | Moment obrotowy | Obciążenie osiowe | Obciążenie promieniowe | Holding Torque | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 21 kg |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 32 kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 54 kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 88 kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 157 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 214 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 315 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 481 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 682 kg |
funkcje
1. Wysoki moment podtrzymujący w celu poprawy bezpieczeństwa systemu śledzenia słonecznego
2) Otaczający napęd ślimakowy wewnątrz
3) Styk wielozębny zapewniający duże obciążenie
4 Funkcja samoblokowania
Aplikacje
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL; nasz standardowy kolor to RAL 9006.
