Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SDE7 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 380~456/ pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Struktura: | ślimak i ślimacznica | Materiał: | 42CrMo |
---|---|---|---|
Gwarancja: | 10 lat | Podanie: | Wieża CSP |
rozmiar: | Dostosowane | kolor: | Dostosowane |
Silnik: | 24 V DC (opcjonalnie) | Rodzaj: | podwójna oś |
High Light: | napęd obrotowy przekładni ślimakowej,wieniec obrotowy |

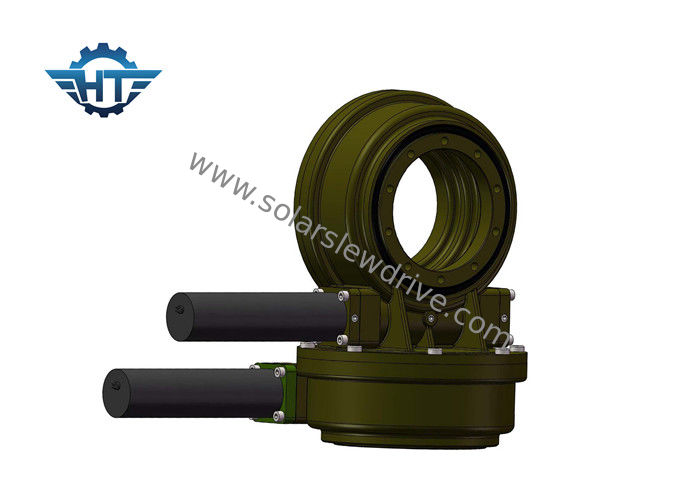

Przekładnia ślimakowa z napędem obwiedniowym z ochroną IP66 dla skoncentrowanej wieży solarnej
Opis
Napęd obrotowy Hangtuoskłada się z obudowy, łożyska obrotowego, uszczelnienia, ślimaka otaczającego z kilkoma kompletnymi częściami zamiennymi.Możemy również wyprodukować silnik elektroniczny i silnik hydrauliczny używany do napędów obrotowych, który może się poruszać kierunek zgodny z ruchem wskazówek zegara i obrót w kierunku przeciwnym do ruchu wskazówek zegara.
Dwuosiowy napęd obrotowy może być zastosowany w skoncentrowanej wieży elektrowni słonecznej.Tower CSP przyjmuje konstrukcję podwójnego zbiornika, a podwójny azotan jest używany jako nośnik pochłaniający i magazynujący ciepło.Energia słoneczna zebrana przez duże pole heliostatu jest wykorzystywana do magazynowania stopionej soli, a następnie stopiona sól jest wymieniana z wodą zgodnie z instrukcją wysyłkową sieci elektroenergetycznej.Wytwarzana para o wysokiej temperaturze i wysokim ciśnieniu napędza turbozespół generujący ciągłą, stabilną i planowaną moc wyjściową.
Zalety
1. Silny moment wywracający oparty na wieńcu obrotowym
2. Zastosuj otaczający napęd robaka
3. Podaj większe obciążenie przy stosowaniu wielozębnych styków
4. Lepsza statyczna funkcja samoblokowania
Dane o wydajności napędów obrotowych SDE
Model | Stosunek | Znamionowy moment wyjściowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Trzymając Torque | Wydajność | Precyzja | Samoblokujący | Waga |
Nm | Nm | kN | kN | Nm | stopień | kg | ||||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 88kg |
12 cali | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 157 kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 214kg |
17 cali | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 682 kg |
Uwaga: Powyższe wymiary i parametry mogą zostać zaktualizowane lub dostosowane, aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami sprzedażowymi.
