Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HANGTUO |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE5 |
| Minimalne zamówienie: | 1 pc |
|---|---|
| Cena: | 145~226 USD/PC |
| Szczegóły pakowania: | PUDŁO ZE SKLEJKI |
| Czas dostawy: | 15 ~ 30 DNI |
| Możliwość Supply: | 12000 SZT / ROK |
| Rodzaj: | Slewing Drive | Materiał: | 42CRMN lub 50Mn |
|---|---|---|---|
| Podanie: | System zasilania słonecznego | Gwarancja: | 10 lat |
| kolor: | Wymagany klient | rozmiar: | 3 cale - 25 cali |
| Silnik: | 24 V. | Funkcja: | Długie życie |
| High Light: | napęd obrotowy dla systemu śledzenia słonecznego,napęd śledzenia słonecznego |
||

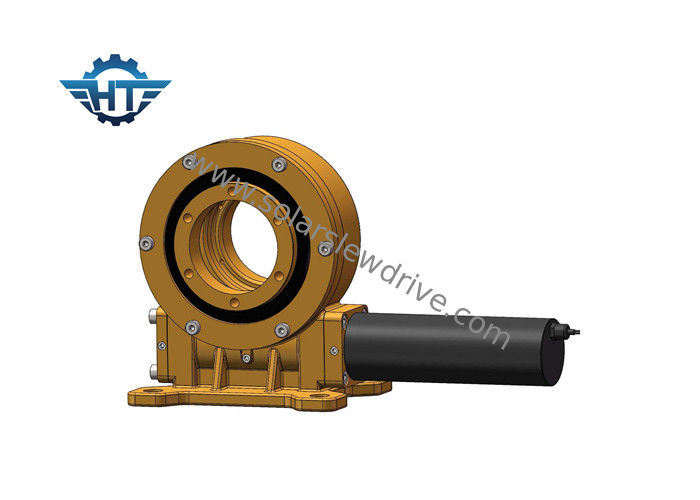

Single Axis Solar Tracker Slew Drive Oś z silnikiem elektrycznym 24vdc dla Fresnela i parabolicznego
Opis
Śledzenie elektrowni fotowoltaicznych obejmuje płaskie połączenie jednoosiowe, ukośne połączenie jednoosiowe, ukośne połączenie jednoosiowe i dwuosiowy system śledzenia.
1. Płaskie połączenie jednoosiowe
Nadaje się do szerokości geograficznych poniżej 30 stopni i nachyleń gruntu poniżej 12 stopni.
2. Ukośne połączenie jednoosiowe
Odpowiednie dla średnich i dużych szerokości geograficznych, grunt musi być w przybliżeniu płaski.
3. Ukośna jednostka jednoosiowa
Nadaje się do średnich i dużych szerokości geograficznych.
4. Podwójna oś
Cechy
1. Obróć od 0 ~ 180 °
2. Podłącz silnik napędowy po lewej lub prawej stronie
3. Smar został napełniony przed fabryką
4. Prosta instalacja
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
8. Wysoki moment podtrzymania, odpowiedni do montażu pionowego
9. Niskie koszty utrzymania
Parametry wydajności pionowego napędu obrotu
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | tak | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 kg |
