Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SDE7 ” |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
materiał: | 50Mn, 42CrMo | Modelu: | SDE7 ” |
---|---|---|---|
Przełożenie: | 57: 1 | Znamionowy moment wyjściowy: | 2000 Nm |
Holding Torque: | 13500 Nm | Moment obrotowy: | 7500 Nm |
Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
Obciążenie osiowe: | 34 kN | Obciążenie promieniowe: | 58 kN |
High Light: | hydrauliczny silnik obrotu,przekładnia obrotowa |

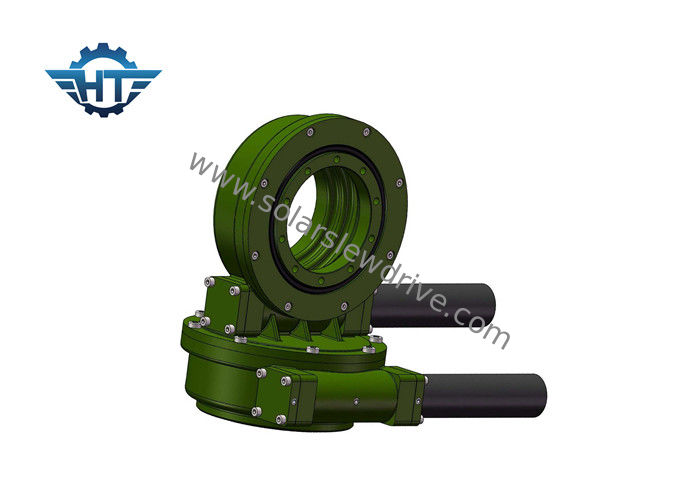

SDE Dual Axis Solar Slew Drive z motoreduktorem planetarnym, długa żywotność
Wprowadzenie
SDE7 7-calowy dwuosiowy napęd obrotowy idealnie nadaje się do sytuacji, w których cały czas trzeba podążać w stronę słońca, od wschodu do zachodu słońca. Może zwiększyć zdolność produkcji energii. Typowe zastosowania obejmują dwuosiowe urządzenia śledzące energię słoneczną, mogą być również stosowane w antenach satelitarnych i radarowych, maszynach wymagających ruchu o 360 stopni w obu kierunkach.
Rodzaj systemu śledzenia słonecznego napędu Slew Drive
1) Naprawiono optymalne nachylenie
Na małych szerokościach geograficznych wzrost wytwarzania energii elektrycznej jest minimalny ze względu na niższe optymalne nachylenie (jak w 8 °, prawie brak wzrostu); Na dużych szerokościach geograficznych optymalne nachylenie jest duże, a ilość wytwarzanej energii elektrycznej jest znacznie wyższa (na przykład o około 25% przy 50 °)
2) Płaska pojedyncza oś
Śledzi zmianę kąta padania w ciągu dnia słonecznego, a jego tempo wzrostu wytwarzania energii elektrycznej na niskich szerokościach geograficznych jest znacznie lepsze niż na dużych szerokościach geograficznych. Ogólnie uważa się, że płaskie śledzenie pojedynczej osi jest bardziej odpowiednie do stosowania szerokości mniejszych niż 30 °.
3) Skośna pojedyncza oś
Jest bardziej odpowiedni dla dużych szerokości geograficznych.
4) śledzenie dwuosiowe
Podejście to jest zdecydowanie najwyższe we wzroście wytwarzania energii elektrycznej ze względu na śledzenie zmian kąta padania słońca w ciągu dnia i roku.
5) Naprawiono regulowany
Ten typ opiera się na zmianie kąta padania w ciągu roku od słońca w celu dostosowania nachylenia wspornika, a tym samym uzyskania wzrostu wytwarzania energii
Najbardziej podstawową różnicą między różnymi metodami montażu jest różnica w wytwarzanej przez nie mocy. Oczywiście będą istnieć różnice w początkowej inwestycji i kosztach utrzymania operacyjnego.
Reduktory planetarne są idealne do zastosowań wymagających wysokiego momentu obrotowego w małym pakiecie i wale wyjściowym z współosiowym osiowaniem
Wydajność techniczna SDE
Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL; nasz standardowy kolor to RAL 9006.
