Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SDE7 ” |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
materiał: | 50Mn, 42CrMo | Modelu: | SDE7 ” |
---|---|---|---|
Przełożenie: | 57: 1 | Znamionowy moment wyjściowy: | 2000 Nm |
Holding Torque: | 13500 Nm | Moment obrotowy: | 13200 Nm |
Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
Obciążenie osiowe: | 34 kN | Obciążenie promieniowe: | 58 kN |
High Light: | solar tracker drive,solar slew drive |

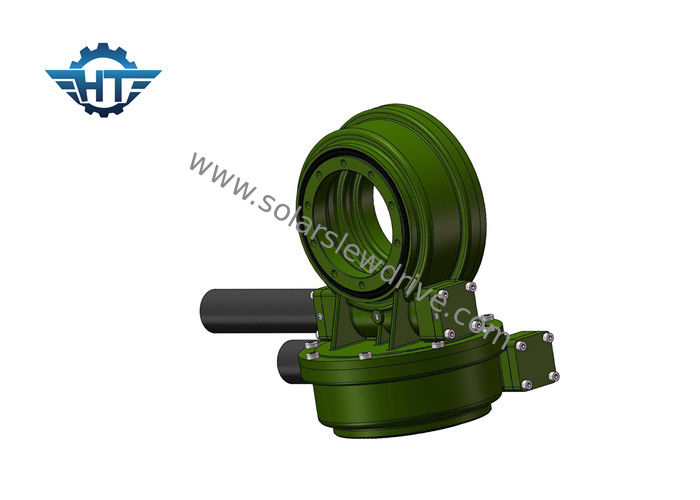

Dwuosiowy mały napęd obrotowy z planetarnym motoreduktorem 24 VDC do systemu śledzenia słonecznego
Opis
Obrotowe napędy Hangtuo zapewniają duży współczynnik przełożenia w jednym etapie przekładni, zoptymalizowany pod kątem masy i wydajności. Łożyska i koła zębate są zmontowane w niskoprofilową, samozabezpieczającą i gotową do montażu obudowę, dzięki czemu produkt może reagować na wszystkie siły osiowe i promieniowe oraz wynikające z tego momenty przechylające powstające w najbardziej wymagających zastosowaniach. Te wysoce adaptowalne produkty cechują się również dużą odpornością na wstrząsy, długą żywotnością, płynnym obrotem, ochroną łożysk i uszczelnionymi opcjami napędu. Wszystkie zalety techniczne, w połączeniu z wiodącymi w branży standardami jakości, sprawiają, że produkty Hangtuo są idealnymi kandydatami do krytycznych pod względem wydajności, ciężkich zastosowań.
Zasada działania napędu Slew Drive
Ślimak napędzany jest przez silnik, który napędza zewnętrzny pierścień pierścienia obrotowego; pierścień zewnętrzny wyprowadza moment obrotowy przez kołnierz, a pierścień wewnętrzny pierścienia obrotowego jest zamocowany w obudowie. Napęd obrotowy ma samoblokujący bieg wsteczny dzięki napędowi ślimakowemu z samoblokującym się biegiem wstecznym.
Tabela wydajności SDE
Model | Stosunek | Znamionowy moment wyjściowy | Moment obrotowy | Obciążenie osiowe | Obciążenie promieniowe | Holding Torque | Wydajność | Precyzja | Samoblokujący | Waga |
Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 21 kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 32 kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 54 kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 88 kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 157 kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 214 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 315 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 481 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 682 kg |
Glosariusz kluczowych parametrów
Moment przechylający Moment obrotowy : Moment obrotowy to obciążenie pomnożone przez odległość między położeniem ładunku a środkiem łożyska obrotowego. Jeśli qorque generowana przez obciążenie i odległość jest większa niż znamionowy moment momentu obrotowego, napęd obrotu zostanie przewrócony.
Obciążenie promieniowe: obciążenie pionowe do osi łożyska obrotowego
Obciążenie osiowe: obciążenie równoległe do osi łożyska obrotowego
Moment trzymający: jest to moment wsteczny. Gdy napęd obraca się do tyłu, a części nie są uszkodzone, Maksymalny osiągnięty moment obrotowy nazywa się momentem trzymającym.
Samoblokujący: Tylko przy obciążeniu napęd obrotowy nie jest w stanie obracać się do tyłu i dlatego nazywany jest samoblokującym.
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL; nasz standardowy kolor to RAL 9006.
