Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych

|
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE7 ” |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo | Model: | SDE7 " |
|---|---|---|---|
| Przełożenie: | 57: 1 | Znamionowy moment wyjściowy: | 2000 Nm |
| Holding Torque: | 13500 Nm | Moment obrotowy: | 13200 Nm |
| Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
| Obciążenie osiowe: | 34 kN | Obciążenie promieniowe: | 58 kN |
| High Light: | napęd obrotowy dla systemu śledzenia słonecznego,napęd śledzenia słonecznego |
||

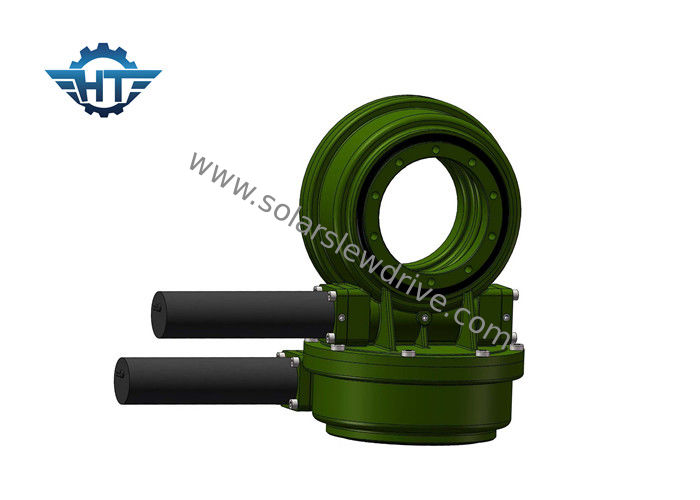

Dwuosiowy napęd solarny z przekładnią planetarną do systemu śledzenia słonecznego
Opis
Napędy obrotowe Hangtuo zapewniają duże przełożenie na jednym etapie przełożenia, zoptymalizowane pod kątem masy w stosunku do wydajności.Łożyska i koła zębate są montowane w niskoprofilowej, samozabezpieczającej się i gotowej do montażu obudowie, dzięki czemu produkt reaguje na wszystkie siły osiowe i promieniowe oraz wynikające z nich momenty przechylające powstające w najtrudniejszych zastosowaniach.Te wysoce adaptowalne produkty charakteryzują się również dużą odpornością na wstrząsy, długą żywotnością, płynnym obrotem, ochroną łożysk i opcjami uszczelnionego napędu.Wszystkie zalety techniczne, w połączeniu z wiodącymi w branży standardami jakości, sprawiają, że produkty Hangtuo są idealnymi kandydatami do zastosowań wymagających dużej wydajności i wymagających dużych obciążeń.
Zasada działania Slew Drive
Ślimak jest napędzany przez silnik, który wprawia w ruch zewnętrzny pierścień wieńca obrotowego;pierścień zewnętrzny przekazuje moment obrotowy przez kołnierz, a pierścień wewnętrzny wieńca obrotowego jest zamocowany w obudowie.Napęd obrotu ma samohamowność wsteczną dzięki przekładni ślimakowej o charakterystyce samohamowania wstecznego.
Wykres wydajności SDE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | tak | 21 kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 157 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 315 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 682 kg |
Słowniczek kluczowych parametrów
Moment obrotowy przechylania: Moment obrotowy to obciążenie pomnożone przez odległość między położeniem obciążenia a środkiem łożyska obrotowego.Jeśli moment obrotowy generowany przez obciążenie i odległość jest większy niż znamionowy moment obrotowy przechylający, napęd obrotowy zostanie przewrócony.
Obciążenie promieniowe: Obciążenie prostopadle do osi łożyska obrotowego
Obciążenie osiowe: Obciążenie równoległe do osi łożyska obrotowego
Moment trzymania:Jest to moment obrotowy wsteczny. Gdy napęd obraca się do tyłu, a części nie są uszkodzone, maksymalny osiągnięty moment obrotowy nazywa się momentem trzymającym.
Samoblokujący: Tylko gdy jest obciążony, napęd obrotowy nie jest w stanie obrócić się w tył, co nazywa się samohamowaniem.
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
