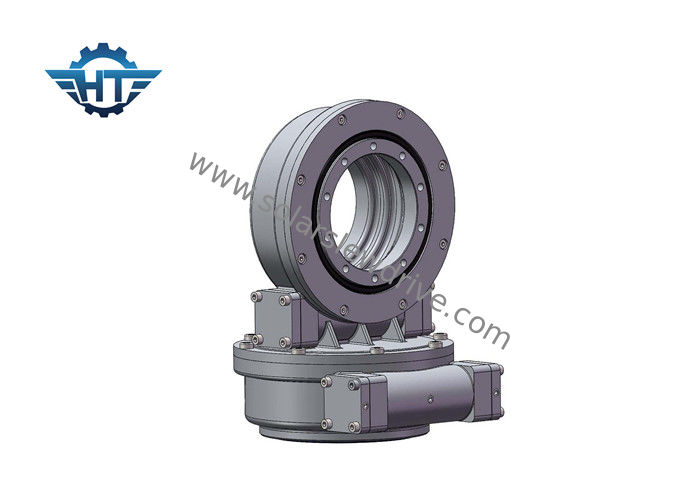

Dwuosiowa przekładnia z obrotowym napędem pierścieniowym i motoreduktorem planetarnym do śledzenia słonecznego

Dwuosiowa przekładnia z obrotowym napędem pierścieniowym i motoreduktorem planetarnym do śledzenia słonecznego

  • Dwuosiowa przekładnia z obrotowym napędem pierścieniowym i motoreduktorem planetarnym do śledzenia słonecznego
  • Dwuosiowa przekładnia z obrotowym napędem pierścieniowym i motoreduktorem planetarnym do śledzenia słonecznego
Dwuosiowa przekładnia z obrotowym napędem pierścieniowym i motoreduktorem planetarnym do śledzenia słonecznego
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SDE7 ”
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 280~504 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
materiał: 50Mn, 42CrMo Modelu: SDE7 ”
Przełożenie: 57: 1 Znamionowy moment wyjściowy: 2000 Nm
Holding Torque: 13500 Nm Moment obrotowy: 13200 Nm
Wydajność: 40% Standardowy kolor: RAL 9006
Obciążenie osiowe: 34 kN Obciążenie promieniowe: 58 kN
High Light:

pierścień obrotowy przekładni ślimakowej

,

silnik przekładni ślimakowej

Dwuosiowy elektryczny napęd obrotowy serii SDE z silnikiem 24 V DC do systemu śledzenia energii słonecznej


Wprowadzenie

Dwuosiowe napędy obrotowe idealnie nadają się do sytuacji wymagających obrotu zarówno w pionie, jak iw poziomie. Typowe zastosowania obejmują dwuosiowe urządzenia śledzące energię słoneczną, anteny satelitarne i radarowe, maszyny wymagające ruchu o 360 stopni w obu kierunkach.


funkcje

1. Wysoki moment podtrzymujący w celu poprawy bezpieczeństwa systemu śledzenia słonecznego
2) Otaczający napęd ślimakowy wewnątrz
3) Styk wielozębny zapewniający duże obciążenie
4 Funkcja samoblokowania

Tabela wydajności SDE

Model Stosunek Znamionowy moment wyjściowy Moment obrotowy Obciążenie osiowe Obciążenie promieniowe Holding Torque Wydajność Precyzja Samoblokujący Waga
Nm Nm kN kN Nm stopień tak kg
3 " 31: 1 300 1500 3.6 15 7000 40% ≤0,1 tak 21 kg
5 " 37: 1 650 5000 16 27 9200 40% ≤0,1 tak 32 kg
7 " 57: 1 1750 7000 34 58 13200 40% ≤0,1 tak 54 kg
9 " 61: 1 4300 16000 60 130 27200 40% ≤0,1 tak 88 kg
12 " 78: 1 5600 25000 77 190 40560 40% ≤0,1 tak 157 kg
14 " 85: 1 6750 48000 110 230 44200 40% ≤0,1 tak 214 kg
17 " 102: 1 9460 67000 142 390 53040 40% ≤0,1 tak 315 kg
21 " 125: 1 16000 89000 337 640 65000 40% ≤0,1 tak 481 kg
25 " 150: 1 21450 112000 476 950 89000 40% ≤0,1 tak 682 kg


Elektryczny silnik zębaty

Dane silnika Dane planetarne
Napięcie znamionowe 24VDC Stosunek 398: 1
Prąd znamionowy 1.3A Moment wyjściowy 43 nm
Prędkość znamionowa 800 obr./min Prędkość wyjściowa 2 obr./min
Poziom chroniony IP55 / 65/66 Hałas <60db


Glosariusz kluczowych parametrów

Moment przechylający Moment obrotowy : Moment obrotowy to obciążenie pomnożone przez odległość między położeniem ładunku a środkiem łożyska obrotowego. Jeśli qorque generowana przez obciążenie i odległość jest większa niż znamionowy moment momentu obrotowego, napęd obrotu zostanie przewrócony.
Obciążenie promieniowe: obciążenie pionowe do osi łożyska obrotowego
Obciążenie osiowe: obciążenie równoległe do osi łożyska obrotowego
Moment trzymający: jest to moment wsteczny. Gdy napęd obraca się do tyłu, a części nie są uszkodzone, Maksymalny osiągnięty moment obrotowy nazywa się momentem trzymającym.
Samoblokujący: Tylko przy obciążeniu napęd obrotowy nie jest w stanie obracać się do tyłu i dlatego nazywany jest samoblokującym.

Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL; nasz standardowy kolor to RAL 9006.
