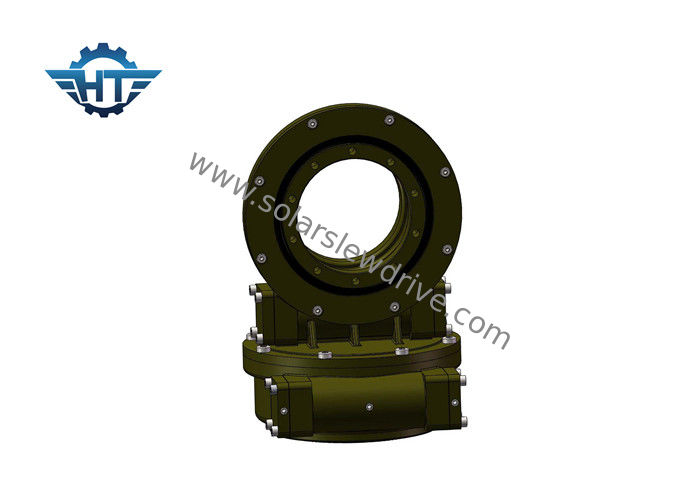

Wysoka sprawność przekładni Przekładnia zębata SDE7 z napędem obrotowym, podwójna oś i samoblokowanie do śledzenia słonecznego

Wysoka sprawność przekładni Przekładnia zębata SDE7 z napędem obrotowym, podwójna oś i samoblokowanie do śledzenia słonecznego

  • Wysoka sprawność przekładni Przekładnia zębata SDE7 z napędem obrotowym, podwójna oś i samoblokowanie do śledzenia słonecznego
  • Wysoka sprawność przekładni Przekładnia zębata SDE7 z napędem obrotowym, podwójna oś i samoblokowanie do śledzenia słonecznego
Wysoka sprawność przekładni Przekładnia zębata SDE7 z napędem obrotowym, podwójna oś i samoblokowanie do śledzenia słonecznego
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SDE7 ”
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 280~504 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Materiał: 50Mn, 42CrMo Model: SDE7 "
Przełożenie: 57: 1 Znamionowy moment wyjściowy: 2000 Nm
Holding Torque: 13500 Nm Moment obrotowy: 13200 Nm
Wydajność: 40% Standardowy kolor: RAL 9006
Obciążenie osiowe: 34 kN Obciążenie promieniowe: 58 kN
High Light:

napęd obrotowy przekładni ślimakowej

,

wieniec obrotowy

Wysoka sprawność przekładni Przekładnia zębata SDE7 z napędem obrotowym, podwójna oś i samoblokowanie do śledzenia słonecznego


Wprowadzenie

Dwuosiowe napędy obrotowe są idealne w sytuacjach, które wymagają obrotu zarówno w pionie, jak iw poziomie.Typowe zastosowania obejmują dwuosiowe lokalizatory słoneczne, czasze satelitarne i radarowe, maszyny, które wymagają ruchu o 360 stopni w obu kierunkach.



Changzhou Hangtuo Mechanical Co., Ltd jest profesjonalnym producentem i eksporterem łożyska obrotowego / wieńca obrotowego / koła obrotowego, napędów obrotowych / napędu obrotowego, które są stosowane głównie w maszynach portowych, maszynach górniczych, maszynach spawalniczych, pojazdach budowlanych, pojazdach modułowych, pojedynczych lub dwuosiowe systemy śledzenia słońca i małe systemy wiatrowe, satelita, antena itp.



funkcje


1. Wysoki moment zatrzymujący w celu poprawy bezpieczeństwa systemu śledzenia słońca
2.Otaczający napęd robaka wewnątrz
3.Kontakt z wieloma zębami zapewnia duże obciążenie
4.Funkcja samoblokowania

Wykres wydajności serii SDE



Model Stosunek Znamionowy moment wyjściowy (Nm) Moment przechylania (Nm) Moment trzymający (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Wydajność Precyzja (°) Samoblokujący Waga (kg)
3 " 31: 1 600 1500 5800 10 15 40% ≤0,1 tak 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0,1 tak 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0,1 tak 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0,1 tak 92
12 cali 78: 1 5800 25000 40560 77 190 40% ≤0,1 tak 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0,1 tak 224
17 cali 102: 1 9460 67000 53040 142 390 40% ≤0,1 tak 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0,1 tak 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0,1 tak 705



Słowniczek kluczowych parametrów

Moment przechylający: Moment obrotowy to obciążenie pomnożone przez odległość między położeniem obciążenia a środkiem łożyska obrotowego.Jeżeli moment obrotowy generowany przez obciążenie i odległość jest większy niż znamionowy moment obrotowy pochylający, napęd obrotowy zostanie przewrócony.
Obciążenie promieniowe: Obciążenie prostopadłe do osi łożyska obrotowego
Obciążenie osiowe: Obciążenie równoległe do osi łożyska obrotowego
Moment trzymający:Jest to moment wsteczny. Kiedy napęd obraca się do tyłu, a części nie są uszkodzone, Maksymalny osiągnięty moment obrotowy nazywany jest momentem trzymającym.
Samoblokujący: Dopiero obciążony napęd obrotowy nie jest w stanie obracać się wstecz i dlatego jest nazywany samoblokowaniem.

Usługi niestandardowe


1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL;naszym standardowym kolorem jest RAL 9006.
