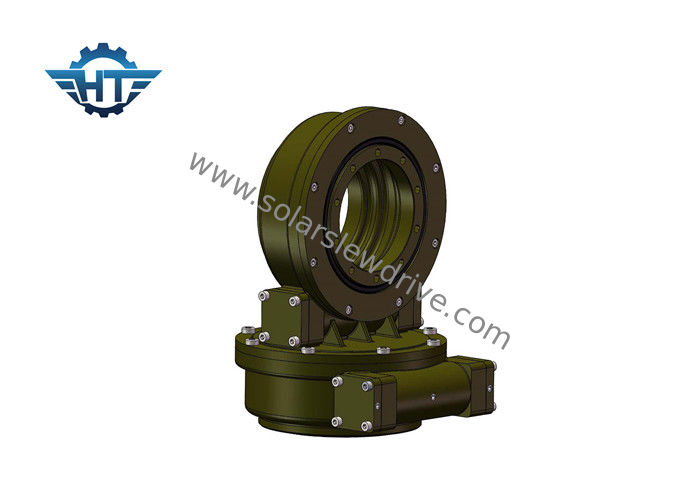

7-calowa dwuosiowa przekładnia z odchylanym napędem i elektrycznym silnikiem 24 V DC do systemu śledzenia energii słonecznej

7-calowa dwuosiowa przekładnia z odchylanym napędem i elektrycznym silnikiem 24 V DC do systemu śledzenia energii słonecznej

  • 7-calowa dwuosiowa przekładnia z odchylanym napędem i elektrycznym silnikiem 24 V DC do systemu śledzenia energii słonecznej
  • 7-calowa dwuosiowa przekładnia z odchylanym napędem i elektrycznym silnikiem 24 V DC do systemu śledzenia energii słonecznej
7-calowa dwuosiowa przekładnia z odchylanym napędem i elektrycznym silnikiem 24 V DC do systemu śledzenia energii słonecznej
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SDE7 ”
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 280~504 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
materiał: 50Mn, 42CrMo, QT Modelu: SDE7 ”
Przełożenie: 57: 1 Znamionowy moment wyjściowy: 2000 Nm
Holding Torque: 13500 Nm Moment obrotowy: 7500 Nm
Wydajność: 40% Standardowy kolor: RAL 9006
Obciążenie osiowe: 34 kN Obciążenie promieniowe: 58 kN
High Light:

hydrauliczny silnik obrotu

,

przekładnia obrotowa

Dwuosiowy elektryczny napęd obrotowy serii SDE z silnikiem 24 V DC do systemu śledzenia energii słonecznej

Wprowadzenie

Dwuosiowe napędy obrotowe idealnie nadają się do sytuacji wymagających obrotu zarówno w pionie, jak iw poziomie. Typowe zastosowania obejmują dwuosiowe urządzenia śledzące energię słoneczną, anteny satelitarne i radarowe, maszyny wymagające ruchu o 360 stopni w obu kierunkach.


funkcje

1. Wysoki moment podtrzymujący w celu poprawy bezpieczeństwa systemu śledzenia słonecznego
2) Otaczający napęd ślimakowy wewnątrz
3) Styk wielozębny zapewniający duże obciążenie
4 Funkcja samoblokowania

Tabela wydajności SDE

Model Stosunek Znamionowy wyjściowy moment obrotowy (Nm) Moment przechyłu (Nm) Holding Torque (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Wydajność

Precyzja

(°)

Samoblokujący waga (kg)
3 " 31: 1 600 1500 5800 10 15 40% ≤0,1 tak 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0,1 tak 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0,1 tak 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0,1 tak 92
12 " 78: 1 5800 25000 40560 77 190 40% ≤0,1 tak 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0,1 tak 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0,1 tak 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0,1 tak 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0,1 tak 705


Elektryczny silnik zębaty

Dane silnika Dane planetarne
Napięcie znamionowe 24VDC Stosunek 398: 1
Prąd znamionowy 1.3A Moment wyjściowy 43 nm
Prędkość znamionowa 800 obr./min Prędkość wyjściowa 2 obr./min
Poziom chroniony IP55 / 65/66 Hałas <60db



Glosariusz kluczowych parametrów

Moment przechylający Moment obrotowy : Moment obrotowy to obciążenie pomnożone przez odległość między położeniem ładunku a środkiem łożyska obrotowego. Jeśli qorque generowana przez obciążenie i odległość jest większa niż znamionowy moment momentu obrotowego, napęd obrotu zostanie przewrócony.
Obciążenie promieniowe: obciążenie pionowe do osi łożyska obrotowego
Obciążenie osiowe: obciążenie równoległe do osi łożyska obrotowego
Moment trzymający: jest to moment wsteczny. Gdy napęd obraca się do tyłu, a części nie są uszkodzone, Maksymalny osiągnięty moment obrotowy nazywa się momentem trzymającym.
Samoblokujący: Tylko przy obciążeniu napęd obrotowy nie jest w stanie obracać się do tyłu i dlatego nazywany jest samoblokującym.

Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL; nasz standardowy kolor to RAL 9006.
