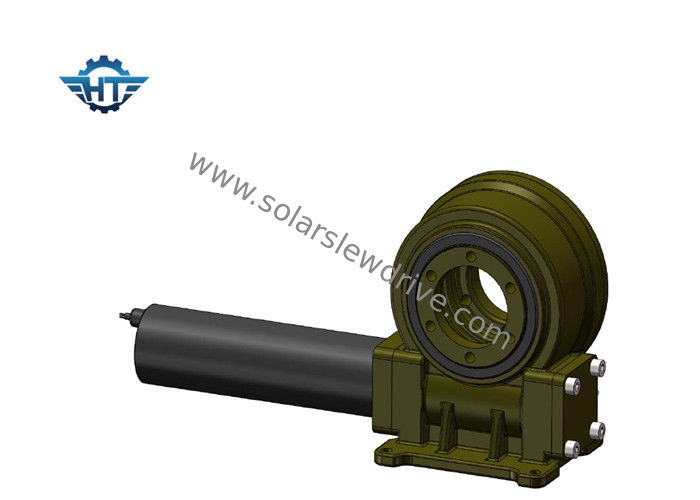

3-calowy napęd jednoosiowy jednoosiowy do jednoosiowego systemu śledzenia energii słonecznej

3-calowy napęd jednoosiowy jednoosiowy do jednoosiowego systemu śledzenia energii słonecznej

  • 3-calowy napęd jednoosiowy jednoosiowy do jednoosiowego systemu śledzenia energii słonecznej
  • 3-calowy napęd jednoosiowy jednoosiowy do jednoosiowego systemu śledzenia energii słonecznej
3-calowy napęd jednoosiowy jednoosiowy do jednoosiowego systemu śledzenia energii słonecznej
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: VE3 ”
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 120~504 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
materiał: 50Mn, 42CrMo Modelu: VE3 ”
Przełożenie: 31: 1 Wydajność: 40%
Kolor: RAL 9006 lub zgodnie z życzeniem aplikacji: systemy śledzenia słońca
Miejsce pochodzenia: Changzhou, Chiny Kierowca: Silnik 24VDC
Gwarancja: 5 ~ 10 lat Certyfikat: ISO9001, CE
Miejsce instalacji: Otwarte pole, płaski dach Funkcja: Bezpieczna, szybka instalacja, długa żywotność
High Light:

przekładnia ślimakowa

,

pierścień obrotowy przekładni ślimakowej

3-calowy napęd jednoosiowy o małej osi z silnikiem przekładniowym 24 VDC do jednoosiowego systemu śledzenia energii słonecznej

Napęd obrotowy jest nowym rodzajem produktu obrotowego, zwanym zwykle pierścieniem obrotowym, który zazwyczaj składa się z ślimaka, pierścienia obrotowego, obudowy, silnika i innych elementów. Ponieważ podstawowymi elementami są łożyska obrotowe, mogą one jednocześnie wytrzymywać siły osiowe, promieniowe i momenty wywracające. W porównaniu z tradycyjnymi produktami obrotowymi nowy napęd obrotowy oferuje łatwą instalację, łatwą konserwację i większy stopień przestrzeni montażowej.

Parametry wydajnościowe serii VE

Model Stosunek Znamionowy moment wyjściowy Moment obrotowy Obciążenie osiowe Obciążenie promieniowe Holding Torque Wydajność Precyzja Samoblokujący Waga
Nm Nm kN kN Nm stopień tak kg
3 " 31: 1 300 1500 3.6 15 7000 40% ≤0,1 tak 13
5 " 37: 1 637,5 5000 16 27 9200 40% ≤0,1 tak 18
7 " 57: 1 1750 7000 34 58 13200 40% ≤0,1 tak 28
8 " 51: 1 2250 11200 50 80 20400 40% ≤0,1 tak 35
9 " 61: 1 4300 16000 60 130 27200 40% ≤0,1 tak 51
12 " 78: 1 5600 25000 77 190 40560 40% ≤0,1 tak 61
14 " 85: 1 6750 48000 110 230 44200 40% ≤0,1 tak 78
17 " 102: 1 9460 67000 142 390 53040 40% ≤0,1 tak 105
21 " 125: 1 16000 89000 337 640 65000 40% ≤0,1 tak 185
25 " 150: 1 21450 112000 476 950 89000 40% ≤0,1 tak 244

Zalecany napęd obrotu

Napęd obrotowy w obudowie zamkniętej SE1 SE3 SE5 SE7 SE9 SE12 SE14 SE21
Precyzyjny napęd obrotowy obudowy ZE3 ZE5 ZE7 ZE9
Napęd obrotowy przekładni ślimakowej WE1 WE3 WE5 WE7 WE9
Dwuosiowe napędy obrotowe SDE3 ZDE3 SDE5 ZDE5 SDE7 ZDE7
Napęd obrotowy zamknięty w pionie VE3 VE5 VE6 VE7 VE9 VE12

Silnik prądu stałego

1. Zastosuj podwójną konstrukcję wsporczą dla wału wyjściowego, aby znacznie zwiększyć maksymalny moment obrotowy przekładni.

2. Koło słoneczne i koło planetarne są połączone wielowypustem, co zwiększa maksymalny moment obrotowy skrzyni biegów i wydłuża żywotność.

3. Używamy śrubowego koła zębatego na etapie wejściowym, które sprawia, że ​​hałas jest niski i działa płynnie z dużą prędkością. Wewnętrzny pierścień zębaty jest oddzielony, dzięki czemu możemy zwiększyć przełożenie, a konstrukcja jest elastyczna. Skrzynia biegów i silnik są umocowane za pomocą połączenia śrubowego w osi, co zwiększa precyzję dopasowania i redukuje hałas.

4. Używamy uchwytu wałka do ciasta wewnątrz koła planetarnego. Zamiast szlifowania przesuwnego stosujemy szlifowanie wałka, dzięki czemu żywotność przekładni jest znacznie dłuższa.

5. Podwójna konstrukcja nośna; Wewnętrzne szlifowanie na wewnętrznym otworze przekładni planetarnych, dzięki czemu okrągły otwór jest mniejszy niż 0,003 mm; bieganie przez walcowanie zamiast poślizgu; Precyzyjne skrobanie powierzchni przekładni HRC60; Zastosowanie wszystkich tych technologii zapewnia super cichą i stabilną pracę oraz długą żywotność ponad 10000 godzin.
