Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE9 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| materiał: | 50Mn, 42CrMo | Modelu: | VE9 ” |
|---|---|---|---|
| Przełożenie: | 61: 1 | Nominalny moment obrotowy: | 4300 Nm |
| Holding Torque: | 27200 Nm | Moment obrotowy: | 16000 Nm |
| Wydajność: | 40% | Wyjście kwadratowe: | 94 * 94 mm |
| High Light: | solar tracker drive,solar slew drive |
||

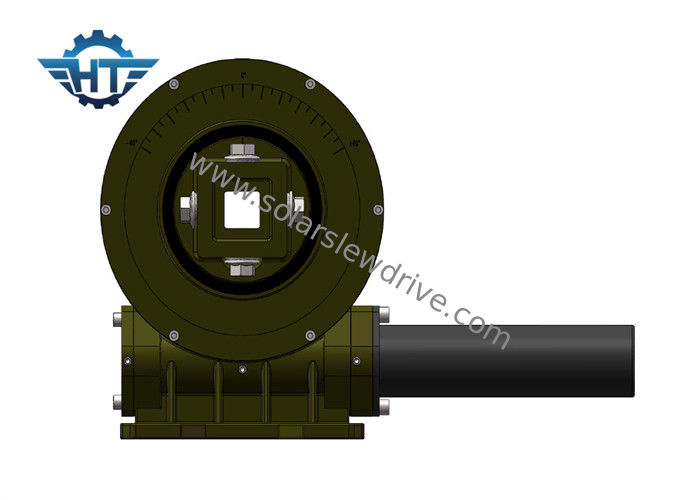

Pionowy ślimakowy napęd o małych obrotach z wyjściem z rur kwadratowych do płaskiego jednoosiowego systemu śledzenia energii słonecznej
Opis
Slewing Drive zaprojektowany do obsługi jednocześnie występujących obciążeń promieniowych, osiowych i momentów.
9-calowe pionowe napędy obrotowe mogą mieć kwadratowe rury lub wyjście kołnierzowe. Kwadratowa rurka zwykle ma wymiary 94 × 94 mm, a także opracowaliśmy rurkę o wymiarach 110 × 110 mm, która jest używana z płaskim, jednoosiowym systemem śledzenia słonecznego. Rozmiar można dostosować do specjalnych wymagań klientów. Posiada wysoki stopień ochrony IP, który może chronić dysk przed różnymi warunkami otoczenia, takimi jak kurz, woda, piasek, a nawet woda.
Jesteśmy produkowani w oparciu o standard wymagany w systemie ISO9001. Przeszliśmy również certyfikaty CE. Napęd obrotowy ma długą żywotność i został zaprojektowany na 30 lat użytkowania w terenie.
Dane techniczne
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Zalety
1. Wysoki moment podtrzymujący w celu poprawy bezpieczeństwa systemu śledzenia słonecznego
2. Twarde zatrzymanie w środku na wypadek działania oprogramowania sterującego
3. Otaczający napęd ślimakowy wewnątrz
4. Kontakt z wieloma zębami w celu zapewnienia dużego obciążenia
5. Funkcja samoblokowania
6. Moc wyjściowa rury kwadratowej 110 * 110 mm lub 94 * 94 mm
