Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE3 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 100~1100/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Przełożenie: | 31: 1 | Normalny moment wyjściowy: | 533 Nm |
|---|---|---|---|
| Miejsce pochodzenia: | Changzhou, Chiny | Holding Torque: | 7000 Nm |
| Moment obrotowy: | 744 Nm | Znamionowy moment wyjściowy: | 0,065 RPM |
| Użycie: | Solarne urządzenia śledzące | Funkcja ochrony: | IP66 |
| High Light: | solar tracker drive,solar slew drive |
||

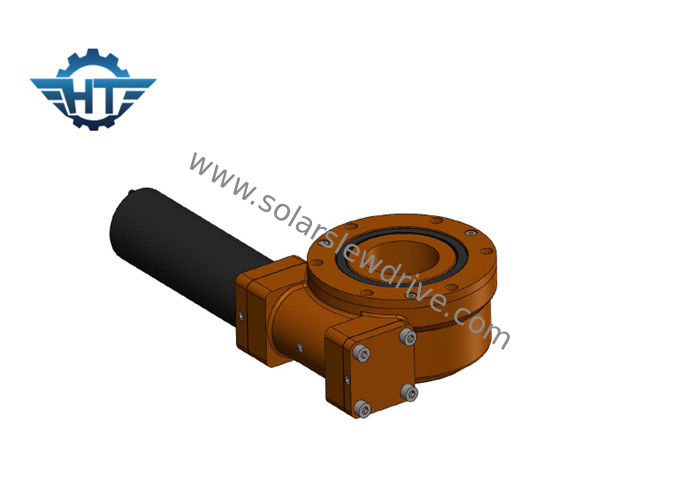

3-calowy mały napęd obrotowy IP66 z planetarnym silnikiem przekładniowym 24 VDC do pochylonego systemu śledzenia energii słonecznej
Opis
Układ napędu obrotowego to zwarta konstrukcja, na którą składają się ślimak, przekładnia, podstawa, obudowa, łożyska i inne akcesoria. Ta jednostka łączy zalety sprzętu i robaka w jednym urządzeniu.
Nasze dyski SE oferują obudowę o stopniu ochrony IP66, która prawie całkowicie chroni przed cząstkami środowiska, takimi jak kurz, brud, piasek, a nawet woda. Nasze urządzenia testujące zapewniają naszym produktom 30-letni okres użytkowania.
Parametry napędu obrotowego
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
Różne silniki (220VAC, 380VAC, 12VDC, 24VDC, 48VDC, serwosilniki i silniki krokowe) mogą być zaprojektowane zgodnie z wymaganiami klienta.
Silnik prądu stałego
1. Zastosuj podwójną konstrukcję wsporczą dla wału wyjściowego, aby znacznie zwiększyć maksymalny moment obrotowy przekładni.
2. Koło słoneczne i koło planetarne są połączone wielowypustem, co zwiększa maksymalny moment obrotowy skrzyni biegów i wydłuża żywotność.
3. Używamy śrubowego koła zębatego na etapie wejściowym, które sprawia, że hałas jest niski i działa płynnie z dużą prędkością. Wewnętrzny pierścień zębaty jest oddzielony, dzięki czemu możemy zwiększyć przełożenie, a konstrukcja jest elastyczna. Skrzynia biegów i silnik są umocowane za pomocą połączenia śrubowego w osi, co zwiększa precyzję dopasowania i redukuje hałas.
4. Używamy uchwytu wałka do ciasta wewnątrz koła planetarnego. Zamiast szlifowania przesuwnego stosujemy szlifowanie wałka, dzięki czemu żywotność przekładni jest znacznie dłuższa.
5. Podwójna konstrukcja nośna; Wewnętrzne szlifowanie na wewnętrznym otworze przekładni planetarnych, dzięki czemu okrągły otwór jest mniejszy niż 0,003 mm; bieganie przez walcowanie zamiast poślizgu; Precyzyjne skrobanie powierzchni przekładni HRC60; Zastosowanie wszystkich tych technologii zapewnia super cichą i stabilną pracę oraz długą żywotność ponad 10000 godzin.
Wymiary
