Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE9 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 100~1100 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
typu: | VE Slewing Drive | materiał: | 42CrMo lub 50Mn |
---|---|---|---|
Gwarancja: | 5 ~ 10 lat | rozmiar: | 3 do 25 cali |
Rodzaj zęba: | Ząb spiralny | Silnik: | AC lub DC lub Hydarulic |
Kolor: | Wymagany klient | aplikacji: | Śledzenie słoneczne |
High Light: | solar slew drive,slewing drive for solar tracking system |

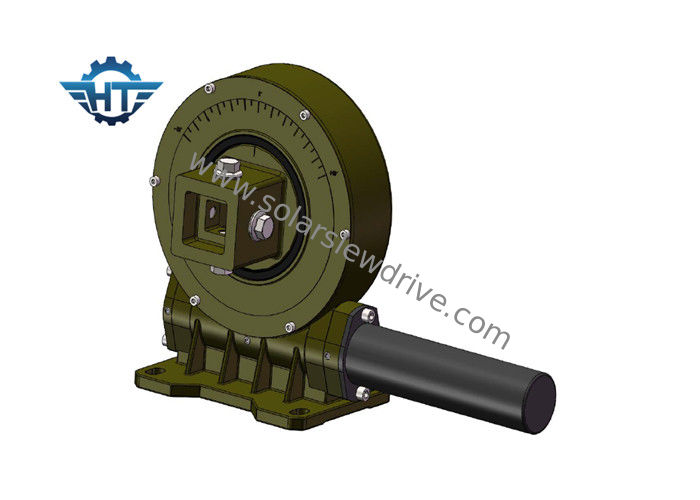

VE9 Pionowy napęd przekładni ślimakowej z silnikiem przekładniowym 12 V DC i obudową zamkniętą do użytku na zewnątrz
Opis
Napęd Slew to pełno-cykliczny obrotowy mechanizm redukcji prędkości ze zintegrowanym źródłem zasilania napędu. Służy jako popychacz napędu i mocowanie mechanizmu.
Zalety
1. Modułowość
Ze względu na wysoki stopień integracji napędu obrotowego, użytkownik nie musi kupować i przetwarzać każdego elementu składowego składającego się na urządzenie obrotowe, aw pewnym stopniu zmniejsza proces przygotowania na początku produkcji produktu, tym samym znacznie poprawia wydajność pracy.
2. bezpieczeństwo
Przekładnia ślimakowa z właściwościami samoblokującymi się w tył może osiągnąć samoblokowanie w kierunku odwrotnym, które może być napędzane tylko przez ślimak i nie może być napędzane przez przekładnię ślimakową. Funkcja ta pozwala na szerokie zastosowanie napędu obrotowego w podnoszeniu, pracach lotniczych i innych urządzeniach, przy jednoczesnym ulepszaniu zawartości naukowej i technologicznej, ale także znacznie zwiększa stabilność czynnika roboczego i bezpieczeństwa pracy hosta. Napęd wirowy z tradycyjnymi produktami obrotowymi, w porównaniu z instalacją, jest prosty, łatwy do utrzymania, w większym stopniu, oszczędza miejsce na instalację.
3. Uprość projekt hosta
W porównaniu z tradycyjnym napędem zębatym, przekładnia ślimakowa może być stosunkowo duża, w niektórych przypadkach host może oszczędzić części reduktora, aby obniżyć koszty zakupu dla klientów, ale także znacznie obniża awarię hosta.
Aplikacje
Nasze produkty obejmują napędy obrotowe i powiązane elementy, które są stosowane głównie w jedno- lub dwuosiowych systemach śledzenia słońca, pojazdach budowlanych, maszynach portowych, pojazdach modułowych i małych systemach energii wiatrowej.
Obrotowe napędy / reduktory są wybierane przez klienta z domu i na pokładzie systemów solarnych PV / CPV / CSP dzięki połączeniu pierścienia obrotowego z wałkiem ślimakowym klepsydry, który zapewnia większy kontakt zęba, większy moment obrotowy i płynniejszy obrót. Dostępne są różne rozmiary od 3 cali do 25 cali z ponad 60 modelami, które spełniają zarówno regularne, jak i precyzyjne wymagania dotyczące śledzenia w polach śledzenia PV, CPV, CSP i energii słonecznej.
Dane techniczne
Parametry wydajności modelu VE | ||||||||||||
Model | Znamionowy moment wyjściowy (Nm) | Holding Torque (Nm) | TiltingTorque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Precyzja (stopień) | Precyzja | IP | Tep pracy (℃) | Samohamowność | waga (kg) |
3 ” | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 12 kg |
5 ” | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 18 kg |
7 ” | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 32 kg |
8 ” | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 28 kg |
9 ” | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 52 kg |
12 ” | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 65 kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 88 kg |
17 ” | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 135 kg |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 192 kg |
25 ” | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 251 kg |
