Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE 3 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Przełożenie: | 31: 1 | typu: | W załączeniu |
|---|---|---|---|
| aplikacji: | energia słoneczna | Kierowca: | silnik hydrauliczny |
| IP stopień: | IP66 | Kolor: | zgodnie z prośbą |
| Skuteczność: | 40% | Reakcja: | 0,1 stopnia |
| High Light: | solar tracker drive,slewing drive for solar tracking system |
||

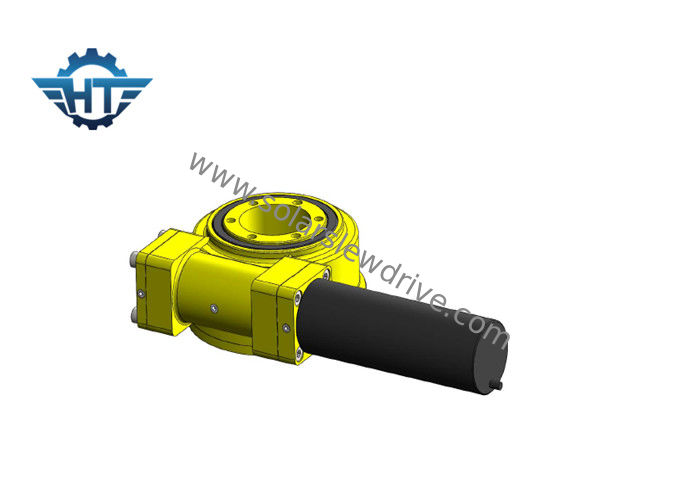

Napęd ślimakowy jednoosiowy z przekładnią ślimakową SE o wysokiej dokładności do zastosowań przemysłowych i skoncentrowanego systemu zasilania energią słoneczną
Opis
Śledzenie słoneczne musi mieć płynny, powolny i solidny ruch. Tracker powinien posiadać wysoką dokładność położenia i wysoki stopień niezawodności. Te wymagania mogą zostać osiągnięte przez specjalnie zaprojektowane sterowniki znane jako obrotowe sterowniki.
Dokładność: 0,1 stopnia
Dostępne: 3 cale - 12 cali
Instalacja pozioma
Zaleca się zamontowanie napędów obrotowych do góry nogami na osi azymutu w aplikacjach solarnych, aby zapewnić lepszą ochronę i zwiększyć ochronę osi elewacji. W przypadku innych zastosowań kierunki montażu powinny opierać się na ocenie poziomu ochrony i powinny być lepsze dla lepszej ochrony.
Instalacja pionowa
Zaleca się zamontowanie napędów obrotowych zgodnie z załączonym rysunkiem do góry w aplikacjach solarnych dla lepszej ochrony. W przypadku innych zastosowań kierunki montażu powinny opierać się na ocenie poziomu ochrony i powinny być lepsze dla lepszej ochrony.
Detale
1. Przyjmując łożysko obrotowe jako jego główny element, napęd obrotowy może jednocześnie przenosić siłę osiową, siłę promieniową i moment przechylający.
2. Napęd obrotowy jest szeroko stosowany w przyczepach modułowych, wszelkiego rodzaju żurawiach, platformach roboczych, systemach śledzenia słońca i systemach energii wiatrowej.
3. Przekładnie elektryczne i planetarne mogą być zaprojektowane zgodnie z wymaganiami klienta.
4. Napęd obrotowy ma tę zaletę, że pozwala zaoszczędzić miejsce w pomieszczeniach, maksymalną nośność w zwartej konstrukcji, długą żywotność, zmniejszone koszty konserwacji itp.
Parametry wydajności serii SE
| Model | Stosunek | Znamionowy moment wyjściowy | Przechylny moment obrotowy | Holding Torque | Obciążenie osiowe | Obciążenie promieniowe | Wydajność | Precyzja | Samohamowność | Waga |
| Nm | Nm | Nm | kN | kN | stopień | tak | kg | |||
| 1 ” | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
| 3 ” | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | tak | 9 |
| 5 ” | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 14 |
| 7 ” | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 23 |
| 9 ” | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 44 |
| 12 ” | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | tak | 62 |
| 17 ” | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | tak | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | tak | 141 |
| 25 ” | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 182 |
Rysunki strukturalne
1. Baza mieszkaniowa
2. Pierścień Slewing
3. Tor wyścigowy
4. Pieczęć
5. Górna płyta
6. Napęd (silnik hydrauliczny / silnik elektroniczny)
7. Adapter silnika
8. O-ring
9. Otwór wejściowy
10. Wałek przeciwny do silnika
11. Zaślepka
12. Osłona
13. Enkoder
