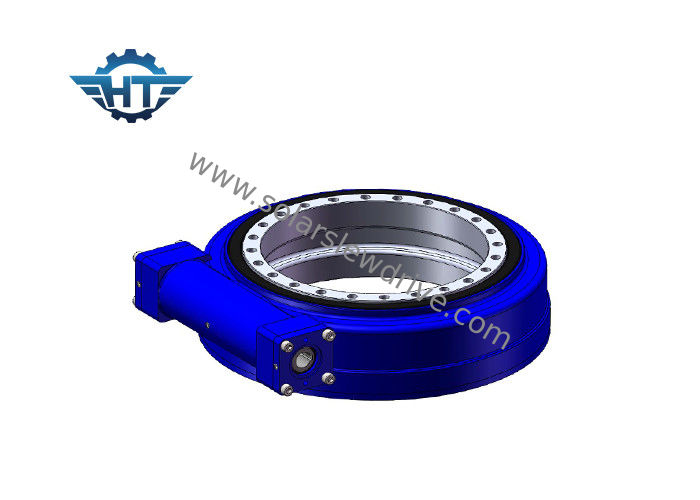

SE9 Inch Obrotowy napęd pierścieniowy z silnikiem krokowym 24 VDC i enkoderami do instalacji solarnej

SE9 Inch Obrotowy napęd pierścieniowy z silnikiem krokowym 24 VDC i enkoderami do instalacji solarnej

  • SE9 Inch Obrotowy napęd pierścieniowy z silnikiem krokowym 24 VDC i enkoderami do instalacji solarnej
SE9 Inch Obrotowy napęd pierścieniowy z silnikiem krokowym 24 VDC i enkoderami do instalacji solarnej
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SE9
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 280~504 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Modelu: 9 CALI Przełożenie: 61: 1
Wydajność: 40% typu: seria pozioma
aplikacji: energia słoneczna Usługi OEM: Dostępne
Miejsce pochodzenia: Changzhou, Chiny Kierowca: Silniki 24vdc
High Light:

worm drive gearbox

,

worm gear slewing ring

Opis

Co to jest dysk Slewing?

Napęd obrotowy (w skrócie napęd obrotowy) to kompletny, gotowy do instalacji system składający się z pierścienia obrotowego kuli lub wałka (łożyska), ślimaka i całkowicie zamkniętej obudowy. Można go dostosować za pomocą hydraulicznych lub elektrycznych przekładni planetarnych z możliwością wyboru stopnia ochrony IP w oparciu o różne zastosowania i wymagania klientów.

Ma cechy ochrony przed korozją, wysokie obciążenie i wysoką precyzję.

Obrotowa przekładnia ślimakowa jest szeroko stosowana w relatywnie obrotowych częściach maszyn i energii słonecznej, takich jak system śledzenia słońca, obrotowe podwozie maszyn roboczych, żuraw samochodowy, wiertarka do kamienia, wiertarka, chwytak do drewna, maszyna do formowania kodu.

Parametry napędu obrotowego

Parametry wydajności modelu SE
Model Stosunek Znamionowy moment wyjściowy Przechylny moment obrotowy Holding Torque Obciążenie osiowe Obciążenie promieniowe Wydajność Precyzja Samohamowność Waga
Nm Nm Nm kN kN stopień tak kg
1 ” 31: 1 400 1000 1800 22 12 40% ≤0,1 tak 6
3 ” 31: 1 300 1500 7000 30 15 40% ≤0,1 tak 9
5 ” 37: 1 637,5 6000 9200 68 27 40% ≤0,1 tak 14
7 ” 57: 1 1750 10500 13200 132 58 40% ≤0,1 tak 23
9 ” 61: 1 4300 49900 30800 340 130 40% ≤0,1 tak 44
12 ” 78: 1 5600 54400 40560 480 190 40% ≤0,1 tak 51
14 " 85: 1 6750 135000 44200 680 230 40% ≤0,1 tak 62
17 ” 102: 1 9460 203000 53040 980 390 40% ≤0,1 tak 85
21 " 125: 1 16000 271000 65000 1600 640 40% ≤0,1 tak 141
25 ” 150: 1 21450 346000 89000 2400 950 40% ≤0,1 tak 182

Changzhou hangtuo wykorzystuje technologię podwójnej koperty do produkcji napędu obrotowego z technologią robaka z pierścieniami, co jest najważniejszym środkiem do maksymalizacji obciążenia i poprawy wydajności i dokładności transmisji. Gdy ślimak jest sprzężony z łożyskiem obrotowym, można uzyskać sprzężenie z wieloma zębami, a gdy ślimak jest włączony, można uzyskać tylko połączenie z jednym zębem. Zwiększone sprzężenie powierzchni zębów od 5 do 11 zębów znacznie zwiększa siłę i moc przekładni. Nasz asortyment napędów obrotowych jest dostępny w kilku seriach i obejmuje szeroką gamę modeli. Zakres wydajności i wymiary instalacji mogą zaspokoić potrzeby różnych aplikacji. Obecnie nasze produkty można podzielić na 9 podstawowych modeli, średnica bieżni waha się od 75 mm do 800 mm. Zakres obciążenia wynosi od 6 kNm do 220 kNm, moment obrotowy wynosi od 200 Nm do 63 kNm, moment obrotowy wynosi od 500 Nm do 271 kNm, a współczynnik redukcji przekładni wynosi od 30: 1 do 156600: 1. Metoda instalacji może być pozioma, pionowa lub wieloosiowa.

Możesz zamówić typ podstawowy (otwarty bieg) lub całkowicie zamknięty. Oferujemy również dwuosiowy napęd obrotowy (pojedynczy napęd obrotowy obraca się jednocześnie w obu kierunkach) oraz podwójny napęd jednowałowy (dwa napędy napędzają to samo łożysko obrotowe na jednym wale).

Typowe zastosowania napędu obrotowego obejmują elektrownie słoneczne, turbiny wiatrowe, żurawie samochodowe, pojazdy robocze do pracy w powietrzu, sprzęt komunalny, sprzęt hydrauliczny, sprzęt naftowy, urządzenia do sterowania kołami, koparki i urządzenia do automatycznego podnoszenia. Istnieje wiele innych zastosowań, które nie zostały wyczerpująco wymienione, ponieważ napęd obrotowy jest najlepszym wyborem dla aplikacji, które oferują wysokie obciążenia i wysoki moment obrotowy na tej samej przekładni.

Produkujemy wiele różnych typów dysków obrotowych i oferujemy wiele typów napędów obrotowych i komponentów napędów. Nasze napędy obrotowe mogą być samohamowne lub z napędem wstecznym. Samoblokujący się mechanizm obracający nie odwraca się, gdy siła odwrotna jest przenoszona z pierścienia obrotowego na ślimak i nie ma potrzeby instalowania oddzielnego hamulca. Zamiast samohamowania może być prowadzony w odwrotnej kolejności. Do zastosowań hydraulicznych dostarczamy silniki hydrauliczne naszym klientom. W przypadku urządzeń elektrycznych możemy dostarczyć skrzynie biegów i różne silniki dla naszych klientów.
