Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SDE3 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Materiał: | 50Mn, 42CrMo, QT | Model: | SDE3 |
---|---|---|---|
Przełożenie: | 31: 1 | Znamionowy moment wyjściowy: | 600 Nm |
Holding Torque: | 1500 Nm | Moment obrotowy: | 5800 Nm |
Wydajność: | 40% | Standardowy kolor: | RAL 9006 |
reakcja: | mniej niż 0,1 stopnia | Typ obrotowy: | poziomo i pionowo |
High Light: | napęd pierścienia obrotowego,silnik ślimakowy |

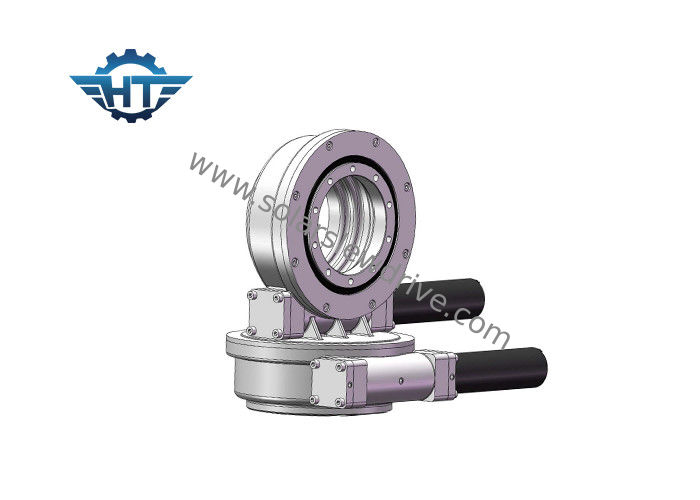

Montowany pionowo i poziomo dwuosiowy napęd przekładni obrotowej z silnikami 24 VDC
Opis
Napędy obrotowe mogą być używane do transporterów płaskich, dźwigów i dźwigów jednokolumnowych, podnoszenia podnośników, dźwigów samochodowych, pojazdów powietrznych, energii słonecznej do rejsów dziennych, urządzeń automatyki i innych urządzeń mechanicznych.W branży fotowoltaicznej słonecznej napędy obrotowe są zwykle wyposażone w silnik planetarny prądu stałego lub silnik reduktora prądu przemiennego, a silnik hydrauliczny jest używany jako układ napędowy maszyn budowlanych.
funkcje
1. Wysoki moment zatrzymujący w celu poprawy bezpieczeństwa systemu śledzenia słońca
2. Otaczający napęd robaka wewnątrz
3. Wielozębny kontakt zapewniający duże obciążenie
4. Funkcja samoblokowania
Dwuosiowe napędy obrotowe są używane w dwuosiowych lokalizatorach słonecznych, heliostatach, skoncentrowanej fotowoltaice (CPV) i antenach satelitarnych.
Dzięki zastosowaniu dwuosiowych napędów obrotowych w układzie słonecznym panele będą zawsze skierowane w stronę słońca, niezależnie od pory roku, pory dnia lub szerokości geograficznej regionów.Może pozwolić właścicielowi projektu uzyskać większą moc elektryczną do 40%.A zatem większa wydajność.
Dane techniczne napędu obrotowego SDE
Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
12 cali | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
17 cali | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
Uwaga: Powyższe wymiary i parametry mogą zostać zaktualizowane lub dostosowane, aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami sprzedażowymi.
Pakowanie i wysyłka
Opakowanie wewnętrzne: antykorozyjna folia z tworzywa sztucznego;próżniowe worki plastikowe.
Opakowanie zewnętrzne: twardy karton;drewniana skrzynka ;drewniana paleta.
Termin wysyłki: ekspresowym;powietrzem;na lądzie;przez morze.
W przypadku próbek, ponieważ napęd obrotowy ma małe wymiary, ale dużą wagę, nie jest to opłacalna wysyłka drogą morską, podczas gdy wysyłka ekspresowa jest opłacalna, nasi pracownicy logistyczni poprosą TNT, DHL, UPS, FEDEX o porównanie ekspresu cenę, aby znaleźć najbardziej opłacalny sposób.
W przypadku zamówienia hurtowego w przyszłości zalecamy wysyłkę drogą morską.
Uwaga:
Express: od drzwi do drzwi, wystarczy zapłacić podatek importowy, jeśli jest to wymagane przez zwyczaj.
Samolotem lub drogą morską: z fabryki na lotnisko docelowe / port morski, należy uiścić opłatę docelową pobieraną przez lotnisko (opłata za miejsce docelowe jest zawsze naliczana według B / L, niezależnie od paczki jest duża, mała, ciężka lub lekka, w ogólnej 200 ~ 400 USD za ładunek) i podatek importowy, jeśli jest to wymagane przez zwyczaj.
Pociągiem: czasami cena wysyłki jest taka sama jak cena morska, ale biorąc pod uwagę krótszy czas wysyłki niż transport morski, weźmiemy pod uwagę ten sposób wysyłki, jeśli towary są pilnie potrzebne naszym klientom.
Usługi niestandardowe
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory w oparciu o kod RAL;naszym standardowym kolorem jest RAL 9006.
