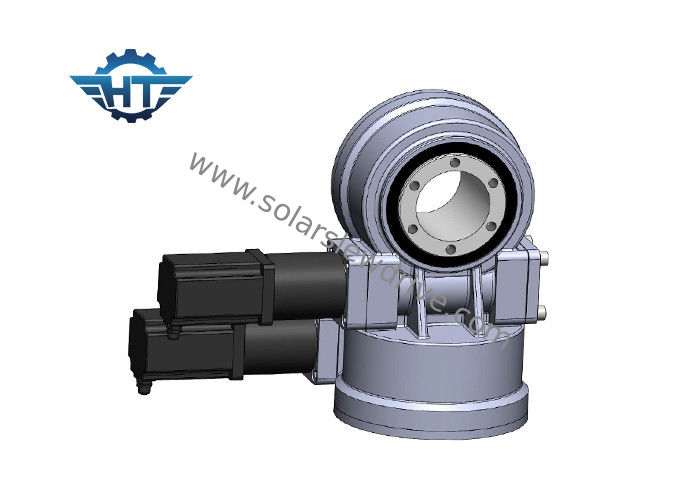

Zamknięta obudowa 5-calowy napęd ślimakowy do dwuosiowego systemu śledzenia słonecznego i satelity

Zamknięta obudowa 5-calowy napęd ślimakowy do dwuosiowego systemu śledzenia słonecznego i satelity

  • Zamknięta obudowa 5-calowy napęd ślimakowy do dwuosiowego systemu śledzenia słonecznego i satelity
  • Zamknięta obudowa 5-calowy napęd ślimakowy do dwuosiowego systemu śledzenia słonecznego i satelity
Zamknięta obudowa 5-calowy napęd ślimakowy do dwuosiowego systemu śledzenia słonecznego i satelity
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SDE5 ”
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 280~504 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Materiał: 50Mn, 42CrMo, QT Model: dwie osie 7 cali
Przełożenie: 57: 1 Moment wyjściowy: 0,8 kNm
Holding Torque: 6 kNm Moment obrotowy: 9,2 kNm
Wydajność: 40% Temp. Pracy: -30 ℃ ~ + 120 ℃
High Light:

napęd pierścienia obrotowego

,

silnik ślimakowy

Zamknięta obudowa 5-calowy napęd ślimakowy do dwuosiowego systemu śledzenia słonecznego i satelity



Opis



Napęd obrotowy jest ulepszonym produktem łożysk obrotowych, który zwykle składa się ze ślimaka, łożysk obrotowych typu turbo, obudowy i źródła zasilania.Obudowa wykorzystująca wysokiej jakości staliwo ma bardzo wysoką wytrzymałość, przekładnia ślimakowa wykorzystuje 42CrMo i azotowanie jonów jarzeniowych, jej wytrzymałość na zużycie jest wyższa, twardość jest silniejsza, a żywotność dłuższa w porównaniu z tradycyjnym materiałem 50Mn do azotowania gazowego i innymi domowymi powłokami robak.


Dane techniczne produkcji


Modelu: SDE7
Miejsce pochodzenia: Changzhou, Chiny
Marka: HT
Typ: zamknięty
Materiał: 42CrMo, 50Mn
Moment wyjściowy: 800N.m
Moment przechylający Moment obrotowy: 6000 Nm
Moment trzymania: 9200 Nm
Statyczna ocena osiowa: 133 kN
Statyczna ocena promieniowa: 53 KN
Dynamiczna ocena osiowa: 32 kN
Dynamiczna ocena promieniowa: 28KN
Przełożenie: 57: 1
Sprawność: 40%



Napęd obrotowy Hangtuoskłada się z obudowy, łożyska obrotowego, uszczelnienia, ślimaka otaczającego z kilkoma kompletnymi częściami zamiennymi.Możemy również wyprodukować silnik elektroniczny i silnik hydrauliczny używany do napędów obrotowych, który może poruszać się zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara.



Zalety



1. Silny moment wywracający oparty na wieńcu obrotowym

2. Zastosuj otaczający napęd robaka

3. Podaj większe obciążenie przy stosowaniu wielozębnych styków

4. Lepsza statyczna funkcja samoblokowania



Wykres wydajności serii SDE



Model Stosunek Znamionowy moment wyjściowy (Nm) Moment przechylania (Nm) Moment trzymający (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Wydajność Precyzja (°) Samoblokujący Waga (kg)
3 " 31: 1 600 1500 5800 10 15 40% ≤0,1 tak 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0,1 tak 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0,1 tak 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0,1 tak 92
12 cali 78: 1 5800 25000 40560 77 190 40% ≤0,1 tak 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0,1 tak 224
17 cali 102: 1 9460 67000 53040 142 390 40% ≤0,1 tak 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0,1 tak 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0,1 tak 705



Uwaga: Powyższe wymiary i parametry mogą zostać zaktualizowane lub dostosowane, aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami sprzedażowymi.



Klasyfikacje i rysunki

Zwykle występuje typ pojedynczej osi;typ dwuosiowy, typ pionowy i typ podwójnego ślimaka od 3 do 25 cali, aby uzyskać szczegółowe informacje, skontaktuj się z nami w sprawie rysunku sprzedaży.
