Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE9 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Modelu: | 9 CALI | Przełożenie: | 61: 1 |
---|---|---|---|
Wydajność: | 40% | typu: | Poziome |
aplikacji: | Energia słoneczna | Usługi OEM: | Dostępne |
Miejsce pochodzenia: | Changzhou, Chiny | Kierowca: | Silniki 24vdc |
High Light: | hydrauliczny silnik obrotowy,przekładnia obrotowa |

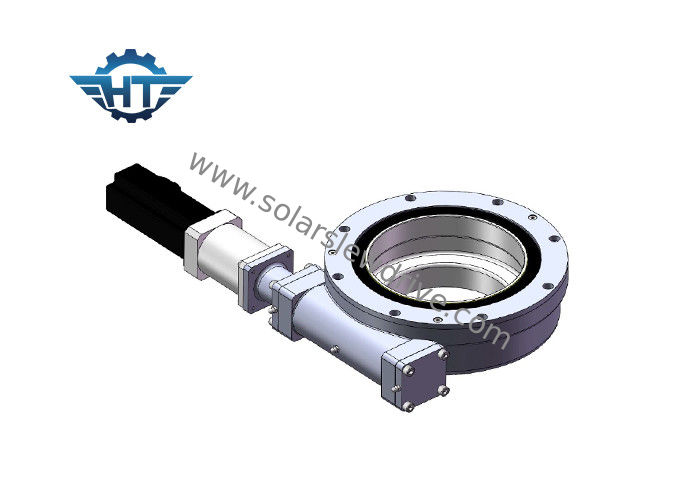

Śledzenie napędu słonecznego Slew z plastikowym malowaniem proszkowym klasy IP66 dla instalacji słonecznej
Opis
Istnieje wiele rodzajów napędów obrotowych, które można wybrać, biorąc pod uwagę następujące czynniki.
1. Nośność, kierunek i właściwości: Napęd obrotu nadaje się do przenoszenia lekkich obciążeń, a łożyska wałeczkowe do dużych obciążeń i obciążeń udarowych. Gdy łożysko toczne jest poddawane czystemu obciążeniu osiowemu, łożysko oporowe jest zasadniczo wybierane, a gdy łożysko toczne jest poddawane czystemu obciążeniu promieniowemu, zasadniczo wybierane jest łożysko kulkowe zwykłe lub krótkie łożysko walcowe krótkie, a gdy urządzenie obrotowe jest narażone na czyste obciążenie promieniowe, istnieje również małe obciążenie osiowe, możesz wybrać łożysko kulkowe zwykłe, łożysko kulkowe skośne, łożyska stożkowe i kulkowe centrujące lub łożyska centrujące. Gdy obciążenie osiowe jest duże, można wybrać kąt działania łożysk kulkowych skośnych i łożysk stożkowych lub zastosować połączenie łożysk dośrodkowych i wzdłużnych, co jest szczególnie odpowiednie w przypadku ekstremalnie wysokich obciążeń osiowych lub specjalnych wymagań w przypadku dużych osiowych sztywność.
2. Dopuszczalna prędkość: W przypadku różnych typów napędów obrotowych generalnie łożyska o małym tarciu i niskiej wydajności grzewczej nadają się do dużych prędkości. Konstrukcja powinna dążyć do tego, aby łożyska obrotowe działały w warunkach poniżej ich ostatecznej prędkości obrotowej.
3. Sztywność: Gdy łożyska zespołu napędowego obrotu przenoszą obciążenie, pierścień łożyskowy i miejsce styku korpusu tocznego wytworzą sprężyste odkształcenie, wielkość odkształcenia jest proporcjonalna do obciążenia, a jego stosunek określa rozmiar sztywności łożyska. Sztywność łożyska można ogólnie poprawić przez wstępne dokręcenie łożyska. Ponadto, w konstrukcji podpory łożyska, rozważenie kombinacji i rozmieszczenia łożysk może również poprawić sztywność podpory łożyska.
4. Wydajność strojenia i błąd instalacji: po załadowaniu łożyska do pozycji roboczej, nieprawidłowe wykonanie i ustawienie będzie spowodowane błędami produkcyjnymi. W tej chwili, ze względu na połów wału i rozszerzalność cieplną oraz z innych powodów, łożysko ponosi zbyt duże obciążenie, powodując wczesne uszkodzenie. Automatyczne łożyska centrujące mogą same przezwyciężyć defekty spowodowane błędami montażowymi i dlatego nadają się do takich zastosowań.
5. Montaż i demontaż napędu wahadłowego: łożyska stożkowe, łożyska wałeczkowe i łożyska stożkowe itp., Należą do pierścienia wewnętrznego i zewnętrznego, można je rozdzielić typy łożysk (czyli tak zwane łożyska oddzielne), łatwe w montażu i demontażu .
Parametry serii SE
Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | waga (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
