Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE, VE |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 100~1100/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| typu: | Jednowymiarowy napęd obrotu | Klasa bezpieczeństwa: | IP65 |
|---|---|---|---|
| Orzecznictwo: | ISO, CE | Funkcja ochrony: | W załączeniu |
| materiał: | 42CrMo lub 50Mn | Gwarancja: | 5 ~ 10 lat |
| rozmiar: | Od 3 do 25 cali | aplikacji: | Przemysłowy, śledzący energię słoneczną |
| High Light: | napęd obrotowy do systemu śledzenia słońca,napęd obrotowy do śledzenia słonecznego |
||

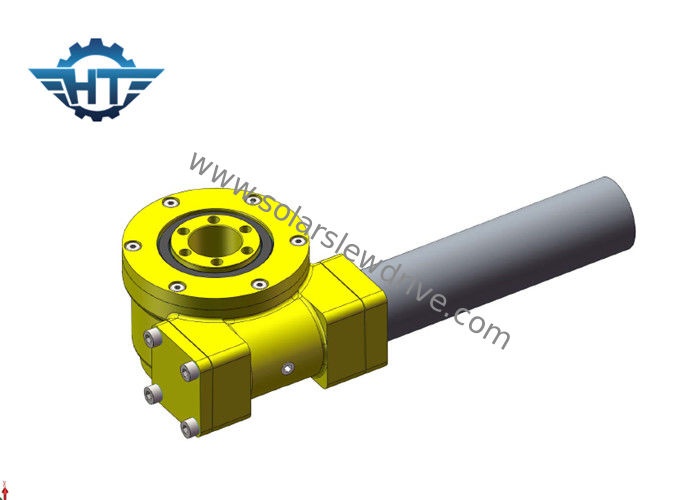

Zabezpieczenie antykorozyjne Solar Tracker Drive Attached z DC Planetary Gear Motor Stosowany w płaskich solarnych trackerach
Opis
Konstrukcja mechaniczna trackera powinna uwzględniać maksymalne przemieszczenie słońca podczas przesilenia letniego (maksymalny kąt przesunięcia między osiami). Tracker z pojedynczą osią płaską lub z osią biegunową (skośna pojedyncza oś), maksymalny ruch kątowy zwykle nie przekracza ani 120 °.
Konstrukcja mechaniczna napędu obrotowego musi być szczelna i bezpieczna, biorąc pod uwagę rozszerzalność cieplną metalu i prawidłową instalację napędu obrotowego.
W przypadku rozsądnego zużycia mechanicznego, spadku ciśnienia wiatru i amortyzacji materiału, system śledzenia może zagwarantować okres użytkowania wynoszący 25 lat. Jednocześnie, w celu ochrony długiej żywotności, wszystkie części napędu obrotowego muszą być pokryte galwanicznie lub inną powłoką antykorozyjną.
Dane techniczne
| Parametry wydajności modelu SE | ||||||||||||
| Model | Znamionowy moment wyjściowy (Nm) | Holding Torque (Nm) | TiltingTorque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność | Precyzja (stopień) | IP | Temp. Pracy (℃) | Samohamowność | waga (kg) |
| 1 ” | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | ≤0,1 | 66 | -30 ～ + 120 | tak | 6 |
| 3 ” | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | ≤0,1 | 66 | -30 ～ + 120 | tak | 8 |
| 5 ” | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | ≤0,1 | 66 | -30 ～ + 120 | tak | 12 |
| 7 ” | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | ≤0,1 | 66 | -30 ～ + 120 | tak | 21 |
| 9 ” | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43% | ≤0,1 | 66 | -30 ～ + 120 | tak | 49 |
| 12 ” | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43% | ≤0,1 | 66 | -30 ～ + 120 | tak | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43% | ≤0,1 | 66 | -30 ～ + 120 | tak | 63 |
| 17 ” | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43% | ≤0,1 | 66 | -30 ～ + 120 | tak | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43% | ≤0,1 | 66 | -30 ～ + 120 | tak | 149 |
| 25 ” | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43% | ≤0,1 | 66 | -30 ～ + 120 | tak | 204 |
Instrukcje Instalacji
Napędy obrotowe serii SE są zazwyczaj instalowane poziomo. Zalecamy również instalację poziomą, biorąc pod uwagę wydajność napędów obrotowych.
