Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE8 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| typu: | Napęd wahadłowy VE8 | Miejsce pochodzenia: | Changzhou, Chiny |
|---|---|---|---|
| Funkcja: | Zwiększ moment obrotowy | Orzecznictwo: | ISO, CE |
| Ochraniać: | W załączeniu | materiał: | 42CrMo lub 50Mn |
| Gwarancja: | 10 lat | rozmiar: | 3 do 25 cali |
| High Light: | napęd obrotowy do systemu śledzenia słońca,napęd śledzenia słonecznego |
||

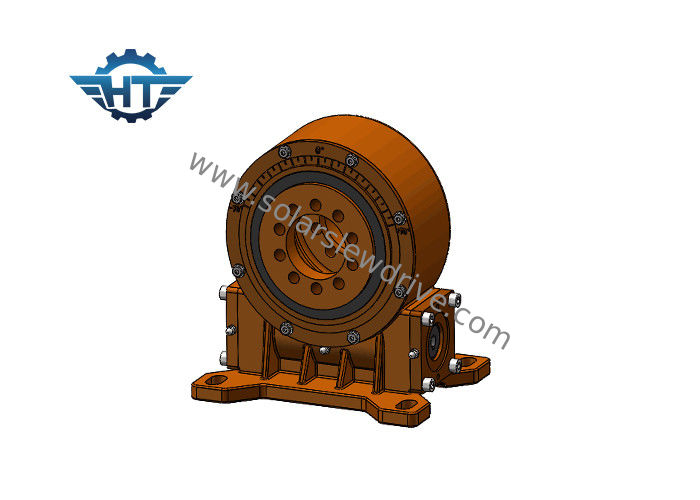

Ve8 Vertical Solar Tracker Slew Drive with Helical Gear And Envelope Worm For Solar Trackers
Opis
Pierścień obrotowy, znany również jako łożysko obrotowe lub łożysko obrotnicy, jest dużym łożyskiem, które jest w stanie wytrzymać większe obciążenie osiowe, promieniowe i moment obrotowy. Jest to niezbędne części przekładni maszyn. Ma wewnętrzny i zewnętrzny pierścień, toczne i inne elementy.
Napęd obrotowy można uznać za przekładnię, ponieważ składowymi ruchu rdzenia są łożysko obrotowe i wałek ślimakowy. Składa się również z elementów pomocniczych, takich jak uszczelki, obudowa i silnik. Jako źródło zasilania, silnik z napędem obrotowym jest zwykle planetarnym silnikiem prądu stałego, silnikiem krokowym prądu stałego, silnikiem prądu przemiennego itp. Silnik hydrauliczny prądu przemiennego jest stosowany głównie w maszynach budowlanych jako układ napędu mocy. Ponieważ głównym elementem jest napęd pierścienia obrotowego, napęd obrotowy może łatwo wytrzymać siły osiowe i promieniowe.
Zasada działania Slew Drives
Ślimak napędzany jest przez silnik, który napędza zewnętrzny pierścień pierścienia obrotowego; pierścień zewnętrzny wyprowadza moment obrotowy przez kołnierz, a pierścień wewnętrzny pierścienia obrotowego jest zamocowany w obudowie.
Napęd obrotowy ma samoblokujący bieg wsteczny dzięki napędowi ślimakowemu z samoblokującym się biegiem wstecznym. Ta funkcja znacznie poprawia stabilność działania hosta i współczynnik bezpieczeństwa. W porównaniu z tradycyjnymi produktami wychylnymi skrzynia biegów z obrotowym napędem jest łatwa w instalacji, łatwa w utrzymaniu i oszczędza znaczną przestrzeń montażową.
Dane techniczne
| Model | Znamionowy wyjściowy moment obrotowy (Nm) | Holding Torque (Nm) | Tilting Moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Precyzja (stopień) | Precyzja | IP | Samoblokujący | Waga (kg) |
| 3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0,1 0 | 66 | tak | 12 kg |
| 5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0,1 0 | 66 | tak | 18 kg |
| 7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0,1 0 | 66 | tak | 32 kg |
| 8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0,1 0 | 66 | tak | 28 kg |
| 9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0,1 0 | 66 | tak | 52 kg |
| 12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0,1 0 | 66 | tak | 65 kg |
| 14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0,1 0 | 66 | tak | 88 kg |
| 17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0,1 0 | 66 | tak | 135 kg |
| 21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0,1 0 | 66 | tak | 192 kg |
| 25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0,1 0 | 66 | tak | 251 kg |
