SE VE SDE Small Solar Tracker Slew Drive z robakiem kopertowym i przekładnią spiralną

SE VE SDE Small Solar Tracker Slew Drive z robakiem kopertowym i przekładnią spiralną

  • SE VE SDE Small Solar Tracker Slew Drive z robakiem kopertowym i przekładnią spiralną
  • SE VE SDE Small Solar Tracker Slew Drive z robakiem kopertowym i przekładnią spiralną
SE VE SDE Small Solar Tracker Slew Drive z robakiem kopertowym i przekładnią spiralną
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SE, VE, SDE
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 100~1100 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Miejsce pochodzenia: Changzhou, Chiny Orzecznictwo: ISO, CE
Zabezpiecz funkcję: W załączeniu Gwarancja: 3 ~ 10 lat
rozmiar: Od 3 do 25 cali aplikacji: Przemysłowy, śledzący energię słoneczną
High Light:

napęd obrotowy do systemu śledzenia słońca

,

napęd obrotowy do śledzenia słonecznego

Napęd SE, VE, SDE Small Slew z kopertowymi robakami i narzędziami spiralnymi, aby uzyskać kontakt z wieloma zębami

Opis

Aby zrealizować funkcję śledzenia systemu śledzenia słońca, potrzebny jest zestaw systemu mechanicznego do napędzania panelu fotowoltaicznego tak, aby obracał się z trajektorią słoneczną. Jednocześnie fotowoltaiczny system śledzenia powinien spełniać mechaniczne właściwości prędkości wiatru w konwencjonalnym systemie wsporników, a także mieć pewien wyjściowy moment obrotowy, aby oprzeć się odpowiedniej odporności na wiatr, aby zrealizować dynamiczne działanie wspornika fotowoltaicznego i tracker przy określonej prędkości wiatru. Przemiennik jest dobrym wyborem.

Slew Drive

Przemiennik jest jednym z powszechnie stosowanych napędów do śledzenia fotowoltaicznego systemu śledzenia, jego główne cechy to zwarta konstrukcja; może wytrzymać pewne obciążenia promieniowe i osiowe, a także moment obrotowy, ale może również przenosić duży moment obrotowy, współczynnik zwalniania i tak dalej.

Obrotowa przekładnia ślimakowa ślimakowa, jej struktura obejmuje ślimak kopertowy, podstawę i pierścień obrotowy / przekładnię.

Podstawa składa się z osłony osi i pierścienia gniazda, osłona wału jest połączona z pierścieniem gniazda, a linia osi osłony osi i linii osi pierścienia gniazda są prostopadłe do siebie w położeniu przestrzennym, a obwiednia urządzenie ślimakowe znajduje się w powłoce wału podstawy.

Obrotowe łożysko składa się z pierścienia wewnętrznego, zewnętrznego pierścienia zębatego i stalowej kuli lub wałka osadzonego między pierścieniem wewnętrznym a pierścieniem zewnętrznym, który jest zamocowany na jednym końcu pierścienia gniazda podstawy, a zewnętrzny pierścień zębaty jest zazębiony z robak kopertowy.

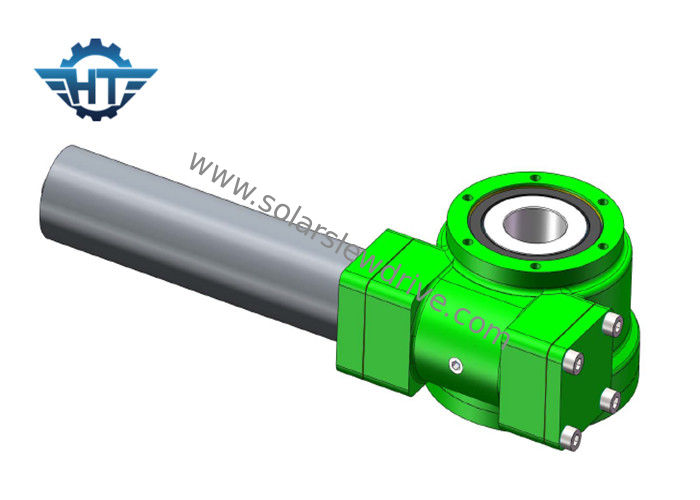

Zdjęcie produktu

Dane techniczne

Parametry wydajności modelu VE
Model Znamionowy moment wyjściowy (Nm) Holding Torque (Nm) TiltingTorque (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Stosunek Precyzja (stopień) Precyzja IP Samohamowność Waga (kg)
3 ” 600 1800 1500 22 15 31: 1 40% ≤0,1 0 66 tak 12 kg
5 ” 800 9200 5000 16 27 37: 1 40% ≤0,1 0 66 tak 18 kg
7 ” 1750 13200 7000 34 58 57: 1 40% ≤0,1 0 66 tak 32 kg
8 ” 2250 20400 11200 50 80 51: 1 40% ≤0,1 0 66 tak 28 kg
9 ” 4300 30800 16000 60 130 61: 1 40% ≤0,1 0 66 tak 52 kg
12 ” 5600 40560 25000 77 190 78: 1 40% ≤0,1 0 66 tak 65 kg
14 " 6750 44200 48000 110 230 85: 1 40% ≤0,1 0 66 tak 88 kg
17 ” 9460 53040 67000 142 390 102: 1 40% ≤0,1 0 66 tak 135 kg
21 " 16000 65000 89000 337 640 125: 1 40% ≤0,1 0 66 tak 192 kg
25 ” 21450 89000 112000 476 950 150: 1 40% ≤0,1 0 66 tak 251 kg
