Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE, VE, SDE |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 100~1100/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Rodzaj: | Slewing Drive | Materiał: | 42CrMo lub 50Mn |
|---|---|---|---|
| Gwarancja: | 3 ~ 10 lat | rozmiar: | 3 do 25 cali |
| Podanie: | Lokalizator przemysłowy, solarny | kolor: | Wymagany klient |
| Silnik: | AC lub DC lub Hydrauliczny | Miejsce instalacji: | Otwarte pole |
| Funkcja: | Bezpieczne | Ochrona: | IP66 |
| High Light: | napęd obrotowy do systemu śledzenia słońca,napęd obrotowy do śledzenia słonecznego |
||

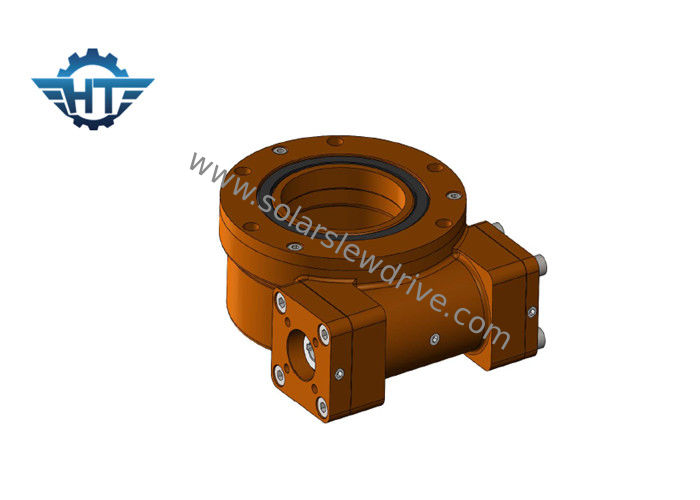

Napęd ślimakowy z przekładnią ślimakową SE, VE, SDE stosowany w systemie śledzenia słonecznego w celu zwiększenia rentowności
Opis
Rodzaj systemu śledzenia słońca z napędem obrotowym
1) Naprawiono optymalne nachylenie
Na niskich szerokościach geograficznych wzrost produkcji energii elektrycznej jest minimalny ze względu na mniejsze optymalne nachylenie (jak w 8°, prawie brak wzrostu);Na dużych szerokościach geograficznych optymalne nachylenie jest duże, a ilość wytwarzanej energii elektrycznej jest znacznie wyższa (na przykład o około 25% przy 50°)
2) Płaska pojedyncza oś
Śledzi zmianę kąta padania światła w ciągu dnia słonecznego, a jego tempo wzrostu wytwarzania energii elektrycznej na niskich szerokościach geograficznych jest znacznie lepsze niż na wysokich szerokościach geograficznych.Powszechnie uważa się, że płaskie śledzenie pojedynczej osi jest bardziej odpowiednie do stosowania w szerokościach geograficznych mniejszych niż 30 °.
3) Ukośna pojedyncza oś
Jest bardziej odpowiedni dla dużych szerokości geograficznych.
4) śledzenie w dwóch osiach
Podejście to jest wyraźnie najwyższe we wzroście wytwarzania energii elektrycznej ze względu na śledzenie zmian kąta padania słońca w ciągu doby i w ciągu roku.
5) Naprawiono regulowany
Ten typ opiera się na zmianie kąta padania promieni słonecznych w ciągu roku w celu dostosowania nachylenia wspornika, dzięki czemu uzyskuje się wzrost wytwarzania energii
Najbardziej podstawową różnicą między różnymi metodami montażu jest różnica w generowanej przez nie energii.Oczywiście będą różnice w początkowych kosztach inwestycji i eksploatacji.
Reduktory planetarne są idealne do zastosowań wymagających wysokiego momentu obrotowego w małej obudowie i wału wyjściowego ze współosiowym wyrównaniem
Dane techniczne
| Parametry wydajności modelu VE | |||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (Nm) | Moment przechylania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Precyzja (stopień) | Precyzja | IP | Samoblokujący | Waga (kg) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0,10 | 66 | tak | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0,10 | 66 | tak | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0,10 | 66 | tak | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0,10 | 66 | tak | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0,10 | 66 | tak | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0,10 | 66 | tak | 65 kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0,10 | 66 | tak | 88 kg |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0,10 | 66 | tak | 135 kg |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0,10 | 66 | tak | 192 kg |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0,10 | 66 | tak | 251 kg |
| Parametry wydajności modelu SDE | |||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Wydajność | Precyzja (stopień) | IP | Samoblokujący | waga (kg) |
| 3" | 600 | 1500 | 5800 | 10 | 15 | 31:1 | 40% | ≤0,10 | 66 | tak | 25kg |
| 5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 40% | ≤0,10 | 66 | tak | 34kg |
| 7" | 2000 | 7500 | 13200 | 34 | 58 | 57:1 | 40% | ≤0,10 | 66 | tak | 56 kg |
| 9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 40% | ≤0,10 | 66 | tak | 92kg |
| 12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 40% | ≤0,10 | 66 | tak | 160 kg |
| 14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 40% | ≤0,10 | 66 | tak | 224kg |
| 17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 40% | ≤0,10 | 66 | tak | 320kg |
| 21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 40% | ≤0,10 | 66 | tak | 492kg |
| 25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 40% | ≤0,10 | 66 | tak | 705 kg |
| Parametry wydajności modelu SE | |||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Wydajność | Precyzja (stopień) | IP | Samoblokujący | waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,10 | 66 | tak | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,10 | 66 | tak | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,10 | 66 | tak | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,10 | 66 | tak | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,10 | 66 | tak | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,10 | 66 | tak | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,10 | 66 | tak | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,10 | 66 | tak | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,10 | 66 | tak | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,10 | 66 | tak |
204 |
