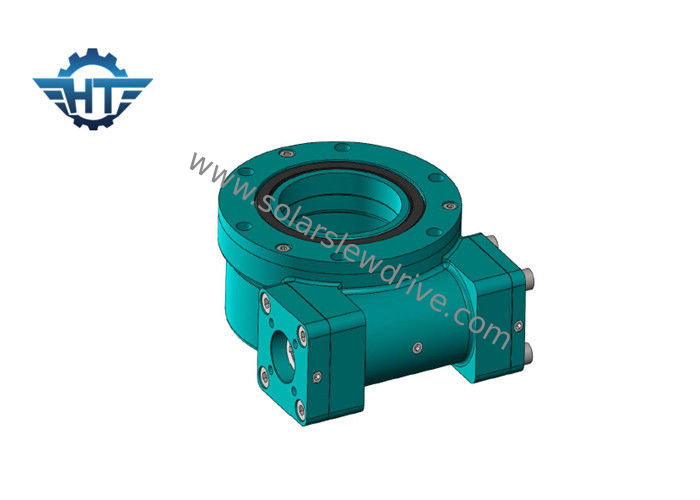

Green VE SE SDE Solar Tracker Slew Drive do pojedynczego i dwuosiowego systemu solarnego

Green VE SE SDE Solar Tracker Slew Drive do pojedynczego i dwuosiowego systemu solarnego

  • Green VE SE SDE Solar Tracker Slew Drive do pojedynczego i dwuosiowego systemu solarnego
  • Green VE SE SDE Solar Tracker Slew Drive do pojedynczego i dwuosiowego systemu solarnego
Green VE SE SDE Solar Tracker Slew Drive do pojedynczego i dwuosiowego systemu solarnego
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SE, SDE, VE
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 100~1100 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Miejsce pochodzenia: Changzhou, Chiny IP stopień: IP66
typu: Slewing Drive materiał: 42CrMo lub 50Mn
Gwarancja: 3 ~ 10 lat rozmiar: Od 3 do 25 cali
aplikacji: Solar Power System Silnik: AC lub DC lub Hydarulic
High Light:

napęd obrotowy do systemu śledzenia słońca

,

napęd śledzenia słonecznego

VE, SE, SDE Slew Drive Solar Tracker dla jednoosiowych i dwuosiowych systemów solarnych

Opis

1. Moment obrotowy przechylania: Moment obrotowy to obciążenie pomnożone przez odległość między położeniem obciążenia a środkiem mechanizmu obrotu.

Jeśli moment obrotowy generowany przez obciążenie i odległość jest większy niż znamionowy moment obrotowy, napęd obrotowy zostanie wywrócony.

2. Moment obrotowy trzymania: Jest to odwrotny moment obrotowy.

Gdy napęd obraca się w odwrotnym kierunku, a części nie są uszkodzone, maksymalny osiągnięty moment nazywa się Momentem Trzymania.

3. Obciążenie osiowe: Obciążenie równoległe do osi mechanizmu obrotu.

4. Obciążenie promieniowe: ładuj pionowo do osi mechanizmu obrotu.

5. Samohamowność: Po załadowaniu napęd obrotu nie może odwrócić obrotu i dlatego nazywany jest samoblokowaniem.

Dane techniczne

Parametry wydajności modelu SE
Model Znamionowy moment wyjściowy (Nm) Holding Torque (Nm) TiltingTorque (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Stosunek Efektywność Precyzja (stopień) IP Temp. Pracy (℃) Samohamowność waga (kg)
1 ” 400 1000 1800 22 12 28: 1 43% ≤0,1 66 -30 ~ + 120 tak 6
3 ” 600 1500 3000 30 16 31: 1 43% ≤0,1 66 -30 ~ + 120 tak 8
5 ” 800 6000 4700 68 27 37: 1 43% ≤0,1 66 -30 ~ + 120 tak 12
7 ” 2000 13500 7100 132 58 57: 1 43% ≤0,1 66 -30 ~ + 120 tak 21
9 ” 4400 45000 30800 340 130 61: 1 43% ≤0,1 66 -30 ~ + 120 tak 49
12 ” 5800 54400 40560 480 190 78: 1 43% ≤0,1 66 -30 ~ + 120 tak 61
14 " 6550 68000 54200 680 230 85: 1 43% ≤0,1 66 -30 ~ + 120 tak 63
17 ” 9400 135600 65040 980 390 102: 1 43% ≤0,1 66 -30 ~ + 120 tak 105
21 " 16000 203400 81000 1600 640 125: 1 43% ≤0,1 66 -30 ~ + 120 tak 149
25 ” 21000 271160 89000 2400 950 150: 1 43% ≤0,1 66 -30 ~ + 120 tak

204

Jak działa przekładnia planetarna

Konstrukcja silnika planetarnego zastępuje obciążenie na wielu przekładniach planetarnych, dzięki czemu lepiej radzi sobie z cięższymi ładunkami niż inne style silników. Przekładnie planetarne są zsynchronizowane, co pozwala im dostarczać stały moment obrotowy, zapewniając w sumie większą wydajność. Konstrukcja przekładni planetarnych jest bardzo skuteczna w utrzymywaniu smaru, umożliwiając tym małym silnikom pracę przy wyższych prędkościach. Z tego powodu silniki z przekładnią planetarną działają najlepiej, gdy wymagany jest wysoki moment obrotowy.

Zalety

1. OEM WELCOME

Wspieraj niestandardowe produkty OEM

2. GWARANCJA JAKOŚCI

Profesjonalne wsparcie techniczne, roczna lub 1000 godzin gwarancji

3. SZYBKA I CZASOWA DOSTAWA

Zwykle 10-15 dni na produkcję towarów

Dane techniczne

Rodzaj Napięcie DC (V) Bez obciążenia Oceniony Maksymalny moment obrotowy (Nm)
Bieżący (A) Prędkość (rpm) Prędkość silnika (obr / min) Bieżący (A) Prędkość (r / min) Moment obrotowy (Nm)
ZYT09RC + 24 0,8 (MAX) 2.6 1100 10,5 (MAX) 2.0 500 750

Wymiary
