Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE5 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 100~1100/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Zasilacz: | 24 V. | Rodzaj: | Pojedyncza oś |
|---|---|---|---|
| Miejsce pochodzenia: | CHANGZHOU, CHINY | Moment wyjściowy: | 533 Nm |
| Prędkość wyjściowa: | 0,065 obr/min | Funkcja: | Podwójna koperta |
| Stosowanie: | Mały lokalizator słoneczny | Funkcja ochrony: | IP66 |
| High Light: | napęd obrotowy do systemu śledzenia słońca,napęd obrotowy do śledzenia słonecznego |
||

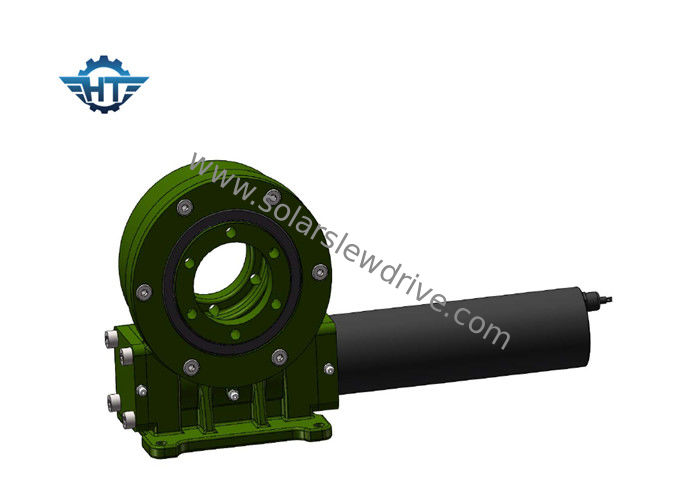

Mały napęd pionowy z pojedynczą osią, podwójna koperta ślimakowa do małych trackerów słonecznych .
Opis
Obrotowy napęd może być używany w każdej sytuacji, w której wymagana jest rotacja w pełnym cyklu i zmienna prędkość.Gdy potrzeba większego przeniesienia mocy momentu obrotowego, większa dokładność przeniesienia ruchu lub zwarta konstrukcja korpusu wymaga większego doboru mechanizmu, najlepszym rozwiązaniem jest napęd obrotowy.Zamknięty dwuosiowy napęd obrotowy może realizować ruch w dwóch różnych kierunkach, pionowo i poziomo.Zwykle stosuje się do dwuosiowych systemów śledzenia słońca lub niektórych urządzeń maszynowych o podobnych warunkach pracy.
Przekładnia ślimakowa typu pionowego Mały napęd obrotowy
przekładnia ślimakowa VE oznacza napęd obrotowy do montażu pionowego;dotyczą głównie wysokich wymagań dotyczących warunków pracy w przypadku odporności na kurz, deszcz i korozję.Stopień ochrony IP66, dokładność 0,1°.
Ma tę zaletę, że oszczędza miejsce na sprzęt, maksymalną ładowność, kompaktową konstrukcję i długą żywotność oraz zmniejszone koszty konserwacji.
Dane o wydajności
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Wymiary
Podanie
Napęd obrotowy jest idealnym produktem do zastosowań wymagających wytrzymałości momentu obrotowego.
Slew Drive For Solar: jest przeznaczony do obracania paneli fotowoltaicznych i poprawia wydajność wytwarzania energii.Dostępne są jednoosiowe i dwuosiowe rozwiązania do śledzenia słońca.
W przypadku generatorów wiatrowych: Napędy obrotowe służą do obracania podstawy w turbinach wiatrowych
Do zastosowań w maszynach budowlanych: szeroko stosowany na zamontowanym dźwigu samochodowym, podnośniku koszowym, dźwigu dokowym, chwytaku do drewna
Dla rynku przemysłowego: linia automatyzacji/montażu, ramię robota
W przypadku satelity: napęd obrotu może być używany do komunikacji kosmicznej i globalnych systemów pozycjonowania w antenie satelitarnej
