Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych

 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE1 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 100~200/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Napięcie zasilania: | 24 V. | Czujniki Halla: | object(Yaf_Exception_LoadFailed_Controller)#14 (8) { ["string":"Exception":private]=> string(0) |
|---|---|---|---|
| Rodzaj: | 1 cal | Instalacja: | Poziomy |
| Oś: | Jedna oś | kolor: | Srebro |
| High Light: | przemiennik do śledzenia słonecznego,napęd solarny |
||

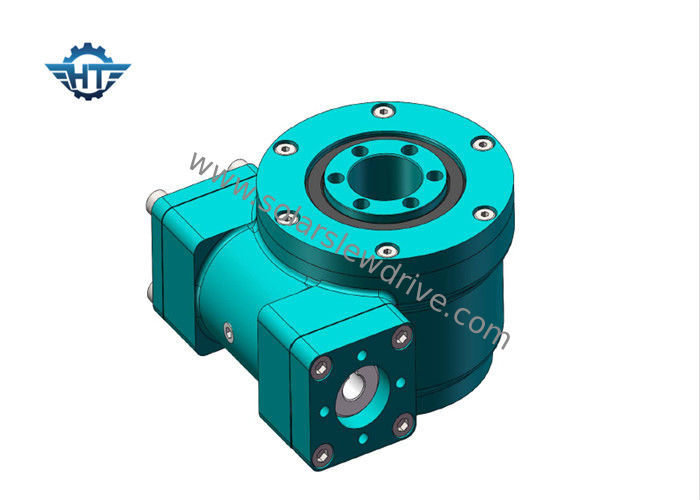

Małe łożysko obrotowe SE1 Producenci napędów obrotowych, materiał 50mn, 42crmo do trackerów słonecznych
Opis
Małe łożysko obrotowe składa się zwykle ze ślimaka, wieńca obrotowego, obudowy, silnika i tym podobnych.Ponieważ głównymi komponentami są łożyska obrotowe, mogą jednocześnie wytrzymywać siły osiowe, siły promieniowe i momenty przechylające.W porównaniu z tradycyjnymi produktami z napędem obrotowym, nasz napęd obrotowy jest łatwy w instalacji, łatwy w utrzymaniu i oszczędza miejsce na instalację.Produkt może być szeroko stosowany w maszynach budowlanych i nowych polach energetycznych, takich jak ciężkie ciężarówki z platformą, dźwigi kontenerowe, dźwigi samochodowe, pojazdy latające i systemy wytwarzania energii słonecznej.
Obróbka cieplna małego napędu obrotowego
Obróbka cieplna bieżni: Bieżnie łożyska wieńcowego są hartowane indukcyjnie powierzchniowo, a twardość hartowania zapewnia HRC 55-62, co pozwala osiągnąć wystarczającą głębokość utwardzonej warstwy.
Obróbka cieplna kół zębatych: Ze względu na konieczność przeniesienia siły, jeden z wieńców obrotowych zwykle ma zęby.Stan obróbki cieplnej przekładni jest na ogół normalizowany lub odpuszczany.Powierzchnia zęba może być również hartowana zgodnie z wymaganiami użytkownika.Twardość hartowania wynosi od 50 do 60 HRC i można zagwarantować wystarczającą głębokość.W zależności od zastosowania, hartowanie kół zębatych można podzielić na hartowanie pełnego zęba oraz hartowanie indukcyjne pojedynczego zęba.Hartowanie indukcyjne pojedynczego zęba można podzielić na hartowanie powierzchni korzenia zęba i hartowanie powierzchni zęba.
Dane techniczne
| Napęd obrotu SE1 | Dane silnika | ||
| Znamionowy moment obrotowy | 384 Nm | Napięcie znamionowe | 24 V DC |
| Prędkość znamionowa | 0,06 obr/min | Prąd znamionowy | <8 A |
| Maksymalna wydajność | Moment obrotowy (3 sek.) 460 Nm | Moc wyjściowa | 25 W |
| Stosunek | 32:1 | Prędkość znamionowa | 2 obr/min |
| Temperatura | -30 ℃ ~ 80 ℃ | Długość kabla | 1 METR |
Wymiary
Dane techniczne napędu obrotowego serii SE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
Obróbka cieplna małego łożyska wieńcowego Obróbka cieplna bieżni: Bieżnie łożyska wieńcowego są hartowane indukcyjnie powierzchniowo, a twardość hartowania jest zapewniona na poziomie HRC 55-62, co pozwala osiągnąć wystarczającą głębokość utwardzonej warstwy.
