Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE7 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 100~1100/ pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Rodzaj: | Napęd obrotowy SE7 | Materiał: | 42CrMo lub 50Mn |
|---|---|---|---|
| Gwarancja: | 3 ~ 5 lat | rozmiar: | 3 do 25 cali |
| Podanie: | Śledzenie słoneczne | kolor: | Wymagany klient |
| Silnik: | AC lub DC lub Hydrauliczny | Miejsce instalacji: | Otwarte pole |
| High Light: | przemiennik do śledzenia słonecznego,napęd solarny |
||

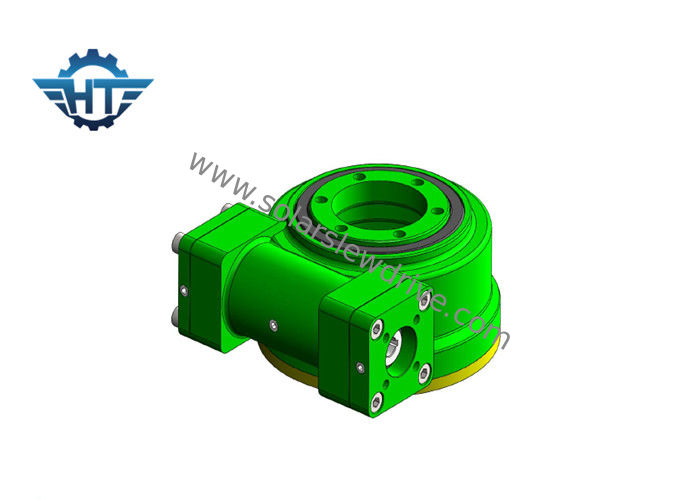

Se Compact Solar Tracker Slew Drive z zamkniętą obudową i stykiem wielozębnym
Opis
Napęd obrotu to w pełni obrotowy mechanizm transmisji opóźnienia, który integruje źródło zasilania napędowego.Przyjmuje łożysko wieńcowe jako siłownik przekładni i mocowanie mechanizmu, mocując część aktywną, źródło napędu i panewkę do jednego pierścienia w wewnętrznym i zewnętrznym pierścieniu łożyska wieńcowego, podczas gdy drugi pierścień zarówno jako siłownik skrzyni, jak i podstawa łącząca napędzanych części roboczych.W ten sposób, wykorzystując charakterystykę łożyska obrotowego jako w pełni obrotowego złącza, aby skutecznie skonfigurować moc napędu i główne części napędu, dzięki czemu jest to zestaw funkcji obrotowych, zwalniania i napędu, a jednocześnie ma prostą strukturę, ogólne rodzaj mechanizmu transmisji hamowania o łatwej produkcji i konserwacji.
Ze względu na wysoką integrację napędu obrotowego, użytkownik nie musi kupować i wytwarzać każdego akcesorium napędu obrotowego jeden po drugim, a także do pewnego stopnia skraca proces przygotowania na początku produkcji produktu, co znacznie poprawia wydajność pracy.W porównaniu z tradycyjną przekładnią zębatą, przekładnia ślimakowa może w niektórych przypadkach uzyskać stosunkowo duży współczynnik opóźnienia, eliminując komponenty reduktora, aby zmniejszyć koszty zakupu dla klientów, a także znacznie zmniejszyć wskaźnik generowania błędów napędu obrotowego.
Bezszczotkowy silnik prądu stałego
Dane techniczne napędów SE Slew
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
Silnik z przekładnią
Specyfikacja
Napięcie: 24VDC
Prąd bez obciążenia: 0,6A (maks.)
Prędkość wyjściowa bez obciążenia: 3,2 obr./min
Prędkość bez obciążenia: 1300 obr/min
Prędkość znamionowa: 2 obr/min
Znamionowy moment obrotowy: 43 Nm
Maksymalny moment obrotowy: 48 Nm
Prąd znamionowy: 1,8A (maks.)
Klasa IP: IP55
Waga: 2000g
Połączenie elektryczne:
1. Gruby czerwony: silnik +
2. Gruby czarny: silnik-
3. Żółty Zielony: GND
4. Cienki Żółty: hala B
5. Cienki czerwony: hala + 5V
6. Cienki czarny: sala GND
7. Cienki zielony: hala A
Pytania i odpowiedzi
1. Jak mogę wybrać?
Proszę podać średnicę koła, szerokość, napięcie, moc i prędkość bez obciążenia wymaganych silników.
2. Czy mogę wcześniej pobrać próbki w celu przetestowania jakości i wprowadzenia na rynek?
Jasne, zapraszamy do pobrania próbek, aby przetestować naszą jakość i obsługę.
3. Jaki jest całkowity koszt próbek?
Całkowity koszt próbki = koszt próbki + fracht
Zapewnimy Ci najlepszy koszt wysyłki po wybraniu odpowiednich motoreduktorów
4. Jak wysyłasz próbki?
Biorąc pod uwagę, że ilość próbek nie jest duża, obsługujemy próbki statków przez EMS, TNT lub Fedex
5. Jaka jest Twoja minimalna ilość zamówienia?10 zestawów po potwierdzeniu próbek
6. Jaki jest twój czas dostawy?
Dla próbek standardowych: w ciągu 7 dni;dla zamówień seryjnych: w ciągu 25 dni.
