Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE9 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Rodzaj: | Slewing Drive | Miejsce pochodzenia: | Changzhou, Chiny (kontynent) |
|---|---|---|---|
| Silnik: | Bezszczotkowy silnik prądu stałego | Funkcja: | Całkowicie zamknięty |
| Materiał: | 42CrMo lub 50Mn | Gwarancja: | 5 ~ 10 lat |
| rozmiar: | 3 do 25 cali | Podanie: | System zasilania słonecznego |
| High Light: | napęd obrotowy do systemu śledzenia słońca,napęd śledzenia słonecznego |
||

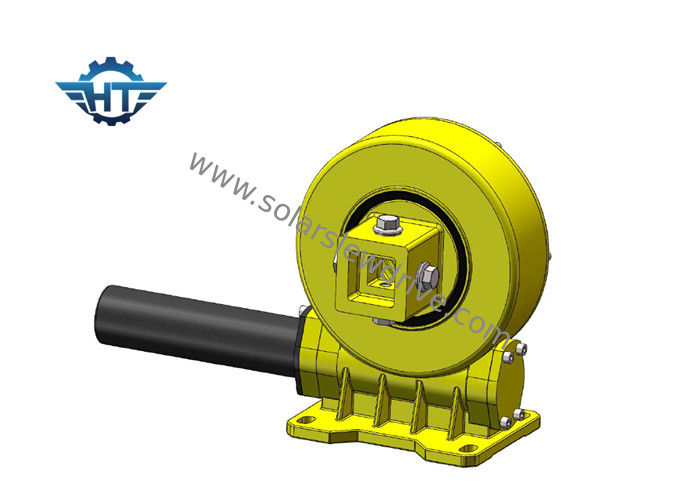

Ve9 Vertical High Performance Solar Tracker Slew Drive zastosowany w płaskim systemie śledzenia słonecznego
Opis
Jednoosiowy napęd obrotu stosowany w płaskim jednoosiowym systemie śledzenia, którego wspornik jest układem północ-południe, systemem śledzenia wschód-zachód.Zgodnie z algorytmem astronomicznym napęd obrotu napędzany silnikiem będzie przenosić wysoki moment obrotowy, aby napędzać cały system, dzięki czemu system może śledzić azymut słońca, w miarę możliwości, aby poprawić słońce na powierzchni napromieniowania modułu fotowoltaicznego , a tym samym zwiększyć wytwarzanie energii.
Zainstalowanie systemu śledzenia słońca, aby panele słoneczne stale śledziły słońce, może skutecznie poprawić wydajność energii słonecznej, a gdy jednoosiowe urządzenia śledzące są instalowane na obszarach silnie napromieniowanych, zwiększona produkcja energii oznacza, że elektrownie mogą generować wyższy zwrot z inwestycji.
Opiera się to głównie na zasadzie projektowania systemu śledzenia, ze względu na wpływ rotacji ziemi, dla ustalonego położenia na Ziemi, cykl słońca przez cały rok, jego kąt oświetlenia również stale się zmienia.System śledzenia słońca jest zainstalowany w celu utrzymania paneli słonecznych w celu śledzenia słońca i zwiększenia ilości promieniowania słonecznego odbieranego przez panele fotowoltaiczne, zwiększając w ten sposób ogólną wydajność systemów wytwarzania energii fotowoltaicznej.
Dane techniczne napędu Slew
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Dane silnika
Napięcie znamionowe V/DC: 24vdc
Prędkość bez obciążenia RPM: 1200 ± 10%
Prąd jałowy A: <0,1 A
Znamionowy moment obrotowy NM: 0,12
Prędkość obrotowa: 800 ± 10%
Prąd obciążenia A: (1A)
Moc znamionowa W: ＜10 W
Parametr wyjściowy przekładni:
Stosunek prędkości: 399: 1
Znamionowy wyjściowy moment obrotowy NM: 32
Prędkość wyjściowa RPM: 2±0,5
Wyjście hali: 2
Typ hali: 40F/39
Napięcie wejściowe Halla V: 5~24
Definiowanie drutu:
1. Gruby czerwony: silnik +
2. Gruby czarny: silnik-
3. Żółty Zielony: GND
4. Cienki Żółty: hala B
5. Cienki czerwony: hala +24 V
6. Cienki czarny: sala GND
7. Cienki zielony: hala A
Wymagania techniczne
1. Silnik powinien być elastyczny po montażu.
2. Brak nienormalnego hałasu po włączeniu zasilania (czerwona linia jest podłączona do dodatniego bieguna zasilacza).
3. Luz osiowy: Nie (można zastosować odzyskiwanie grzbietu fali).
4. Wytrzymały test napięcia: 800VAC, 5mA, brak awarii, brak migotania.
5. Rezystancja izolacji: > 20MΩ.
Wymiary
