Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE7 " |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo | Model: | SDE7 |
|---|---|---|---|
| Rodzaj: | ślimak i ślimacznica | Gwarancja: | 3 lata |
| Pomoc techniczna: | Całe życie | Podanie: | System śledzenia słońca |
| Stosunek: | 57 | Dożywotni: | 30 lat |
| High Light: | Przekładnia ślimakowa,przekładnia wieńcowa |
||

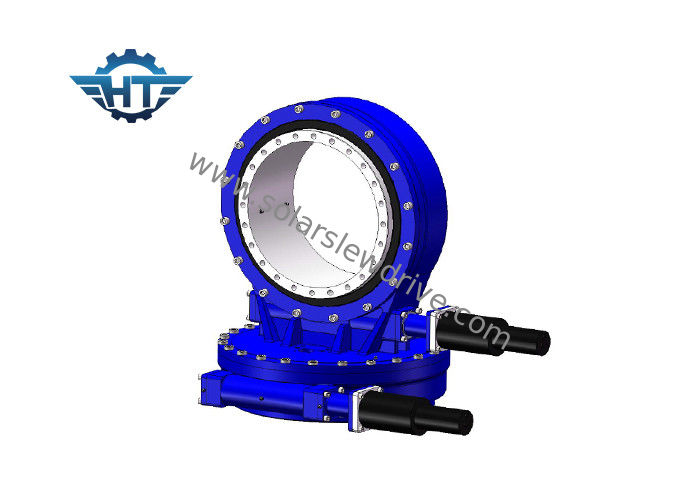

Konstrukcja ślimaka i przekładni IP66 Przekładnia obrotowa SDE7 z Nema 23 do dwuosiowych monitorów słonecznych
Opis
Napęd obrotowy to przekładnia, która może bezpiecznie przenosić obciążenia promieniowe i osiowe, a także przenosić moment obrotowy do obracania.Obrót może odbywać się w jednej osi lub w wielu osiach razem. Napędy wahaczy są wytwarzane poprzez produkcję przekładni, łożysk, uszczelnień, obudowy, silnika i innych elementów pomocniczych i montowanie ich w gotowej skrzyni biegów.
Napęd wahadłowy jest szeroko stosowany w przyczepach modułowych, dźwigach, chwytakach do drewna, podnośnikach koszowych, systemach solartrackingów, systemach wiatrowych itp.
napęd obrotowy jest odpowiedni dla obszarów położonych na dużych szerokościach geograficznych, a wydajność wytwarzania energii wzrośnie o ponad 35%, co znacznie poprawi sprawność systemu wytwarzania energii słonecznej.
W przypadku poziomego jednoosiowego systemu śledzenia słońca, główny wał panelu słonecznego dostosuje kąt, aby precyzyjnie śledzić kąt deklinacji.Ten rodzaj napędu obrotowego jest stosowany tylko na obszarach o małych szerokościach geograficznych.
Przyjmując łożysko obrotowe jako swój główny element, napęd obrotowy może jednocześnie przenosić siłę osiową, siłę promieniową i moment przechylający.Napęd wahadłowy jest szeroko stosowany w systemach śledzenia słońca.
System śledzenia słońca jest podzielony na poziomy jednoosiowy system śledzenia słońca, nachylony jednoosiowy tracker i dwuosiowy system śledzenia słońca.
Napędy obrotowe, które są używane w systemach śledzenia słońca, są głównie jednoosiowe (seria SE), dwuosiowe (seria SDE) i pionowe (seria VE).Najczęściej używanymi modelami są SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
Niezawodność
Nasze dwuosiowe napędy obrotowe SDE zapewniają 30-letni okres eksploatacji w terenie w zakresie precyzyjnego pozycjonowania 3D.Dyski SDE tworzą wydajne i niezawodne rozwiązanie w jednym dysku.Kwalifikujemy wszystkie nasze komponenty i surowce, korzystając ze standardów określonych w certyfikatach ISO 9001, CE, aby zmaksymalizować żywotność w terenie.
Arkusze techniczne SDE
| Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
| 12 cali | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
| 17 cali | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
Jak dobrać odpowiedni rozmiar napędów obrotowych?
Wybór odpowiedniego rozmiaru napędów obrotowych w celu uniknięcia nie tylko braku wydajności lub nadwyżki wydajności odgrywa ważną rolę w osiąganiu opłacalnych rozwiązań.
W celu doboru odpowiedniego napędu obrotowego prosimy o podanie następujących informacji:
1. wniosek
2. wymagany toczek wyjściowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu powiedz nam obciążenie, na przykład wagę paneli i wsporników montażowych na naszym napędzie obrotowym.
3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są wykorzystywane do obliczenia, czy zalecany przez nas napęd może wytrzymać maksymalne obciążenie podczas silnego wiatru.
4. żądaną prędkość wyjściową, która pomoże nam polecić Ci odpowiednie silniki.
5. inne informacje, takie jak luz, zapotrzebowanie na stopień ochrony IP itp
