Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych

|
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE9 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Model: | 9 cali | Przełożenie: | 61: 1 |
|---|---|---|---|
| Wydajność: | 40% | Rodzaj: | podwójna oś |
| Podanie: | Energia słoneczna | Usługa OEM: | Dostępny |
| Miejsce pochodzenia: | CHANGZHOU, CHINY | Kierowca: | Silniki 24 VDC |
| High Light: | silnik zabloko- wany,przekładnia wieńcowa |
||

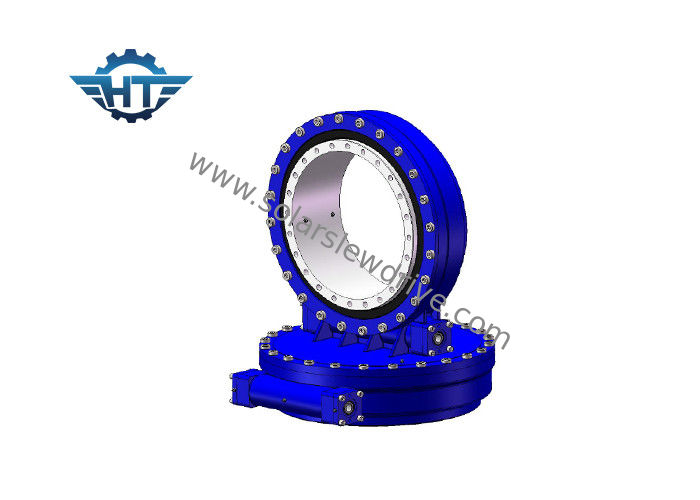

SDE9 50Mn / 42CrMo Materiał Dwuosiowy lokalizator słoneczny z elektrycznymi silnikami planetarnymi 24VDC
Opis
Napęd obrotowy to przekładnia, która może bezpiecznie przenosić obciążenia promieniowe i osiowe, a także przenosić moment obrotowy do obracania.Obrót może odbywać się w jednej osi lub w wielu osiach razem. Napędy wahaczy są wytwarzane poprzez produkcję przekładni, łożysk, uszczelnień, obudowy, silnika i innych elementów pomocniczych i montowanie ich w gotowej skrzyni biegów.
Napęd wahadłowy jest szeroko stosowany w przyczepach modułowych, dźwigach, chwytakach do drewna, podnośnikach koszowych, systemach solartrackingów, systemach wiatrowych itp.
napęd obrotowy jest odpowiedni dla obszarów o dużych szerokościach geograficznych, a wydajność wytwarzania energii wzrośnie o ponad 35%, co znacznie poprawi wydajność systemu wytwarzania energii słonecznej.
W przypadku poziomego jednoosiowego systemu śledzenia słońca, główny wał panelu słonecznego dostosuje kąt, aby precyzyjnie śledzić kąt deklinacji.Ten rodzaj napędu obrotowego jest stosowany tylko na obszarach o małych szerokościach geograficznych.
Przyjmując łożysko obrotowe jako swój rdzeń, napęd obrotowy może jednocześnie przenosić siłę osiową, siłę promieniową i moment przechylający.Napęd wahadłowy jest szeroko stosowany w systemach śledzenia słońca.
System śledzenia słońca jest podzielony na poziomy jednoosiowy system śledzenia słońca, nachylony jednoosiowy tracker i dwuosiowy system śledzenia słońca.
Napędy obrotowe stosowane w systemach śledzenia słońca są głównie jednoosiowe (seria SE), dwuosiowe (seria SDE) i pionowe (seria VE).Najczęściej używanymi modelami są SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
Parametry wydajnościowe modelu SDE
| Parametry wydajności modelu SDE | ||||||||||
| Model | Stosunek | Znamionowy moment wyjściowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Trzymając Torque | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 21kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 54kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 88kg |
| 12 cali | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 157 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 214kg |
| 17 cali | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 481kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 682 kg |
Jak dobrać odpowiedni rozmiar napędów obrotowych?
Wybór odpowiedniego rozmiaru napędów obrotowych w celu uniknięcia nie tylko braku wydajności lub nadwyżki wydajności odgrywa ważną rolę w osiąganiu opłacalnych rozwiązań.
Prosimy o podanie następujących informacji w celu doboru odpowiedniego napędu obrotowego:
1. wniosek
2. wymagany toczek wyjściowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu powiedz nam obciążenie, na przykład wagę paneli i wsporników montażowych na naszym napędzie obrotowym.
3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są wykorzystywane do obliczenia, czy zalecany przez nas napęd może wytrzymać maksymalne obciążenie podczas silnego wiatru.
4. żądana prędkość wyjściowa, która pomoże nam polecić Ci odpowiednie silniki.
5. inne informacje, takie jak luz, popyt na stopień ochrony IP itp
