Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych

|
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | 3 cale |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Materiał: | 50Mn, 42CrMo | Model: | 3 cale |
|---|---|---|---|
| Przełożenie: | 31: 1 | Wydajność: | 40% |
| Precyzyjny: | mniej niż 0,1 stopnia | Kierowca: | silnik elektryczny / silnik hydrauliczny / silnik serwo |
| kolor: | Zgodnie z prośbą | reakcja: | mniej niż 0,1 stopnia |
| Rodzaj: | Pionowy | Miejsce pochodzenia: | CHANGZHOU, CHINY |
| High Light: | silnik zabloko- wany,silnik zabity ślimakiem |
||

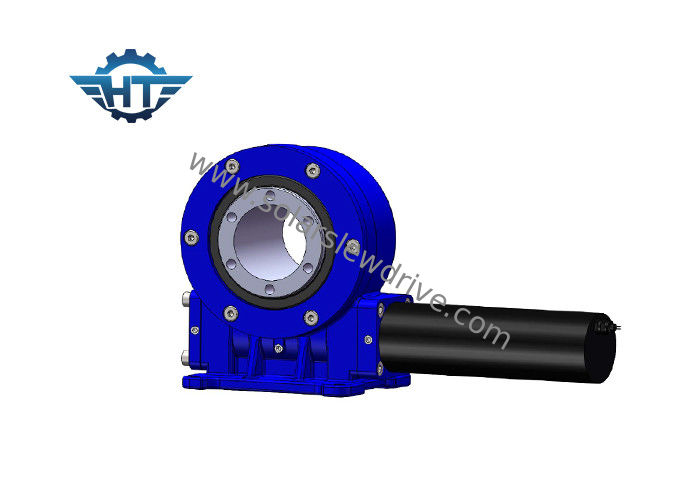

Przekładnia z obrotowym napędem obrotowym 360 ° ze ślimakiem klepsydrowym, mały luz do termicznego koryta
Opis
Nazwa produktu: VE7
Normalna prędkość wyjściowa: 0,03 obr./min
Normalny moment wyjściowy: 7320 Nm
Maksymalny moment wyjściowy: 10980 Nm
Moment przechylający: 8 kN.m
Trzymając Torque: 39 kN.m
Statyczne obciążenie osiowe: 30 kN
Statyczne obciążenie promieniowe: 100 kN
Przełożenie napędu obrotowego: 51: 1
Luz: ＜ ＝ 0,15 °
IP (klasa): 66
Sprawność: 40%
Temperatura: od -40 ℃ do + 120 ℃
Dane dotyczące wydajności silnika reduktora
Napięcie znamionowe: 24 VDC
Prąd normalny: <7,5A
Moc wyjściowa: 126 W.
Prędkość wyjściowa: 1,6 obr / min
Moment wyjściowy: 359 Nm
Maksymalny moment wyjściowy: 538 Nm
Hałas: <65 dB
Zalety
1. Obrót o 360 stopni
2. Podłączenie silnika napędowego z lewej lub prawej strony,
3. Podczas montażu nie ma potrzeby regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Prosta instalacja i niskie koszty utrzymania
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwy i płynny sposób uruchamiania i zatrzymywania
8. Wysoka dokładność
Specyfikacje serii pionowej
| Model | Stosunek | Znamionowy moment wyjściowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Trzymając Torque | Wydajność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 13kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28kg |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51kg |
| 12 cali | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 kg |
| 17 cali | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 kg |
Zakres zastosowania
Typowe zastosowania obejmują lokalizatory słoneczne, turbiny wiatrowe, talerze satelitarne i radarowe, dźwigi samochodowe, podnośniki osobowe, sprzęt użytkowy, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, ładowarki do opon, koparki i podnośniki samochodowe.
