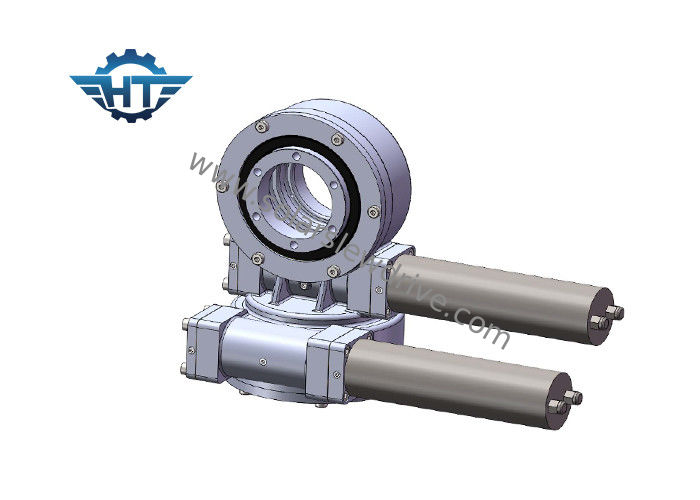

ZSDE5 Worm Gear Solar Slew Drive for Heliostat / Tower Station, Dual Axis Solar Trackers

ZSDE5 Worm Gear Solar Slew Drive for Heliostat / Tower Station, Dual Axis Solar Trackers

  • ZSDE5 Worm Gear Solar Slew Drive for Heliostat / Tower Station, Dual Axis Solar Trackers
  • ZSDE5 Worm Gear Solar Slew Drive for Heliostat / Tower Station, Dual Axis Solar Trackers
ZSDE5 Worm Gear Solar Slew Drive for Heliostat / Tower Station, Dual Axis Solar Trackers
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: ZSDE5
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 280~504 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Model: 5 cali Przełożenie: 37: 1
Wydajność: 40% Rodzaj: zamontowane w dwóch kierunkach
Podanie: csp & cpv Usługa OEM: Dostępny
Miejsce pochodzenia: CHANGZHOU, CHINY Kierowca: Silnik krokowy / silnik bezszczotkowy
High Light:

silnik hydrauliczny

,

napęd śledzący układ słoneczny

ZSDE5 Worm Gear Solar Slew Drive for Heliostat / Tower Station, Dual Axis Solar Trackers



Opis



Dwuosiowy napęd obrotowy (typ ZSDE) - dla heliostatu csp



Heliostat to urządzenie zawierające lustro, zwykle lustro płaskie, które obraca się tak, aby odbijać światło słoneczne w kierunku określonego celu, kompensując pozorne ruchy słońca na niebie.



Dwuosiowe napędy obrotowe z serii zero baclash są idealnym rozwiązaniem dla luster.Jego główną funkcją jest obracanie lusterek w dwóch kierunkachjednocześnie iw międzyczasie stabilne i wystarczająco niezawodne, aby pracować w trudnych warunkach zewnętrznych.



Niezawodność



Nasze dwuosiowe napędy obrotowe ZSDE zapewniają 30-letni okres eksploatacji w terenie w zakresie precyzyjnego pozycjonowania 3D.Dyski SDE tworzą wydajne i niezawodne rozwiązanie w jednym dysku.Kwalifikujemy wszystkie nasze komponenty i surowce, korzystając ze standardów określonych przez certyfikaty ISO 9001, CE, aby zmaksymalizować żywotność w terenie.



Parametry serii SDE



Model Stosunek Znamionowy moment wyjściowy (Nm) Moment przechylania (Nm) Moment trzymający (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Wydajność Precyzja (°) Samoblokujący Waga (kg)
3 " 31: 1 600 1500 5800 10 15 40% ≤0,1 tak 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0,1 tak 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0,1 tak 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0,1 tak 92
12 cali 78: 1 5800 25000 40560 77 190 40% ≤0,1 tak 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0,1 tak 224
17 cali 102: 1 9460 67000 53040 142 390 40% ≤0,1 tak 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0,1 tak 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0,1 tak 705



jainstalacja Slew Drive



1. Oczyścić konstrukcję montażową, np. Ze spawania, cynkowania, pozostałości, brudu itp.

2. Podnieść napęd obrotowy za pomocą śrub oczkowych.

3. Napęd obrotowy należy zamontować w stanie nieobciążonym.

4. Aby uniknąć odchyleń między siłami dokręcania śrub, należy postępować zgodnie z następującą procedurą.

5. Nałożyć płyn do zabezpieczania gwintów na gwinty.

6. Nałożyć płyn do zabezpieczania gwintów na szczelinę gwintowaną, żądając pełnego dopasowania części.

7. Wstępnie dociągnąć śruby na krzyż.Zobacz ogólny schemat na poniższym szkicu pokazujący, jak śruby uzyskują moment obrotowy w kolejności poprzecznej.Zacznij od pierścienia wewnętrznego lub zewnętrznego.Dokręć wszystkie śruby na krzyż do 30% momentu dokręcania.Następnie powtórz moment poprzeczny do 80% momentu dokręcania.Na koniec dokręć poprzecznie do 100% momentu dokręcania.



Jak dobrać odpowiedni rozmiar napędów obrotowych?



Wybór odpowiedniego rozmiaru napędów obrotowych w celu uniknięcia nie tylko braku wydajności lub nadwyżki wydajności odgrywa ważną rolę w osiąganiu opłacalnych rozwiązań.



Prosimy o podanie następujących informacji w celu doboru odpowiedniego napędu obrotowego:



1. wniosek

2. wymagany toczek wyjściowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu powiedz nam obciążenie, na przykład wagę paneli i wsporników montażowych na naszym napędzie obrotowym.

3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są wykorzystywane do obliczenia, czy zalecany przez nas napęd może wytrzymać maksymalne obciążenie podczas silnego wiatru.

4. żądana prędkość wyjściowa, która pomoże nam polecić Ci odpowiednie silniki.

5. inne informacje, takie jak luz, wymagania klasy IP itp
