Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE3 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Model: | 3 cale | Przełożenie: | 31: 1 |
|---|---|---|---|
| Wydajność: | 40% | Kierowca: | silnik elektryczny / silnik hydrauliczny / silnik serwo |
| Rodzaj: | zamontowane w dwóch kierunkach | Podanie: | System śledzenia słońca |
| Precyzja: | Wysoki | Usługa OEM: | Dostępny |
| High Light: | silnik hydrauliczny,napęd śledzący układ słoneczny |
||

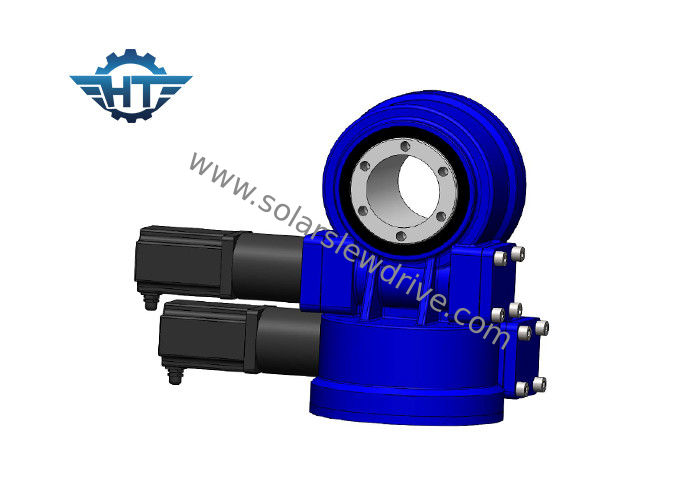

SDE3 31/1 Napęd solarny montowany pionowo i poziomo do dwuosiowych trackerów słonecznych
Opis
SDE3 Slewing Drive dla dwuosiowego Solar Tracker
Nazwa marki: HT
Numer modelu: SDE3
Stan: nowy
Zapewniona obsługa posprzedażna: Inżynierowie dostępni do obsługi maszyn za granicą
Moment wyjściowy: 600 Nm
Moment przechylający: 1500 Nm
Moment trzymający: 5800 Nm
Ocena osiowa: 10 KN
Ocena promieniowa: 15 KN
Przełożenie: 31: 1
Precyzja śledzenia: ≤ 0,1 °
Silnik: 12V, 24V, silnik prądu stałego, silnik 380V, 220V AC
Waga netto: 25 kg
Czas dostawy: próbka za 15 dni, zamówienie partii 15 ~ 45 dni
funkcje
Aplikacje
Najczęstszym zastosowaniem napędu obrotowego w dwuosiowych napędach obrotowych są dwuosiowe lokalizatory słoneczne, takie jak heliostaty i skoncentrowana fotowoltaika (CPV) oraz anteny satelitarne lub radarowe.Inne zastosowania obejmują podnośniki samochodowe, robotyczne pozycjonery ramion i wyposażenie sceniczne.
Specyfikacje ustawnika dwuosiowego SDE
Niezawodność
Dwuosiowe napędy obrotowe SDE zapewniają 30-letnią żywotność w terenie w zakresie precyzyjnego pozycjonowania 3D.Dyski SDE tworzą wydajne i niezawodne rozwiązanie w jednym dysku.Kwalifikujemy wszystkie nasze komponenty i surowce, korzystając ze standardów określonych przez certyfikaty ISO 9001, CE, aby zmaksymalizować żywotność w terenie.
Zalety
Połączenie azymutu i wysokości oraz zamknięta konstrukcja może poprawić precyzję śledzenia i wydajność wytwarzania energii.
FRB wykorzystując połączone projektowanie osiągnęło lepszą sztywność, większą odporność na uderzenia, jest w stanie wytrzymać surowe środowisko pustyni i innych.
Podanie:
1) Napęd obrotowy serii SDE szeroko stosowany do względnych części obrotowych trackera słonecznego.
2) Dwuosiowy moduł śledzący PV i energię słoneczną
Charakterystyka i zalety
Wydajność
Napędy obrotowe wykorzystują opatentowaną technologię ślimaka klepsydrowego, aby zapewnić maksymalną kontrolę i wsparcie ruchu.Nasze przekładnie ślimakowe sprzęgają od 5 do 11 zębów na linii podziałowej koła koronowego od śruby klepsydry, co oznacza większe zazębienie niż standardowe ślimaki, zapewniając przekładni większą stabilność i wytrzymałość.Dowiedz się więcej o technologii klepsydry.
Parametry techniczne
| Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
| 12 cali | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
| 17 cali | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
