Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE7 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Materiał: | 50Mn, 42CrMo | Model: | 7 cali |
---|---|---|---|
Przełożenie: | 57: 1 | Wydajność: | 40% |
Precyzyjny: | Mniej niż 0,1 | Kierowca: | Silnik elektryczny |
kolor: | Prośba | Rodzaj: | Jedna oś |
High Light: | silnik hydrauliczny,napęd śledzący układ słoneczny |

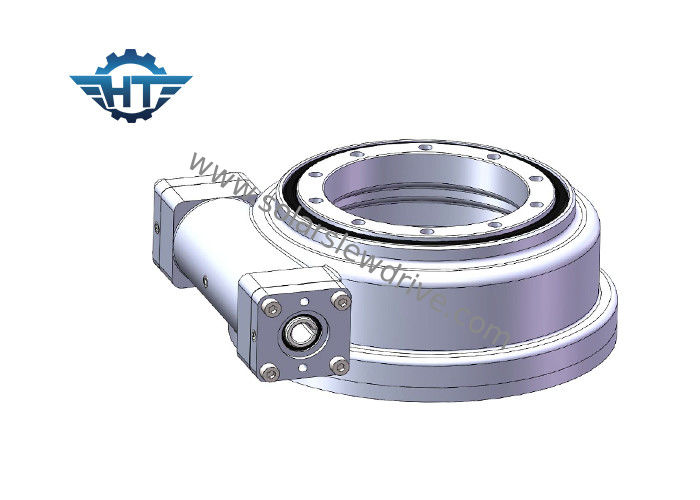

50Mn / 42CrMo Slew Drive Solar Tracker Przełożenie 57/1 dla przemysłu słonecznego
Opis produktu
Funkcjonować
Napędy obrotowe działają w standardowej technologii ślimakowej, w której ślimak na poziomym wale działa jako napęd przekładni, ogólnie wał napędzany jest elektrycznym motoreduktorem.
Przełożenie
Obrót ślimaka poziomego obraca koło zębate wokół osi prostopadłej do osi ślimaka.Ta kombinacja zmniejsza prędkość elementu napędzanego, a także zwielokrotnia jego moment obrotowy;proporcjonalnie do spadku prędkości. Stosunek prędkości wałów zależy od stosunku liczby zwojów ślimaka do liczby zębów ślimaka lub przekładni.
Robak klepsydrowy
Nasze napędy obrotowe wykorzystują technologię ślimaka klepsydrowego, w której ślimak jest ukształtowany tak, aby wchodzić w więcej zębów w przekładnię.To zwiększone zaangażowanie zębów skutkuje większą wytrzymałością, wydajnością i trwałością.
Parametry
Model: | SE7 | Miejsce pochodzenia | Changzhou, Chiny |
Marka | HANGTUO | Rodzaj | W załączeniu |
Materiał | 42CrMo, 50Mn | Moment wyjściowy | 2000 Nm |
Moment przechylający | 1,35 K Nm | Trzymając Torque | 1,32 K Nm |
Statyczna ocena osiowa | 132 KN | Statyczna ocena promieniowa | 58 KN |
Dynamiczna ocena osiowa | 66 KN | Dynamiczna ocena promieniowa | 38 KN |
Przełożenie | 57: 1 | Wydajność | 40% |
Aplikacje
lokalizatory słoneczne, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki ręczne, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, ładowarki do opon, koparki i podnośniki samochodowe.
Parametry serii SE
Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | waga (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
Pakowanie i wysyłka
Opakowanie wewnętrzne: antykorozyjna folia z tworzywa sztucznego;próżniowe worki plastikowe.
Opakowanie zewnętrzne: twardy karton;drewniana skrzynka ;drewniana paleta.
Termin wysyłki: ekspresowym;powietrzem;na lądzie;drogą morską.
W przypadku próbek, ponieważ napęd obrotowy ma małe wymiary, ale dużą wagę, nie jest to opłacalna wysyłka drogą morską, podczas gdy wysyłka ekspresowa jest opłacalna, nasi pracownicy logistyczni poprosą TNT, DHL, UPS, FEDEX o porównanie ekspresu cenę, aby znaleźć najbardziej opłacalny sposób.
W przypadku zamówienia hurtowego w przyszłości zalecamy wysyłkę drogą morską.
