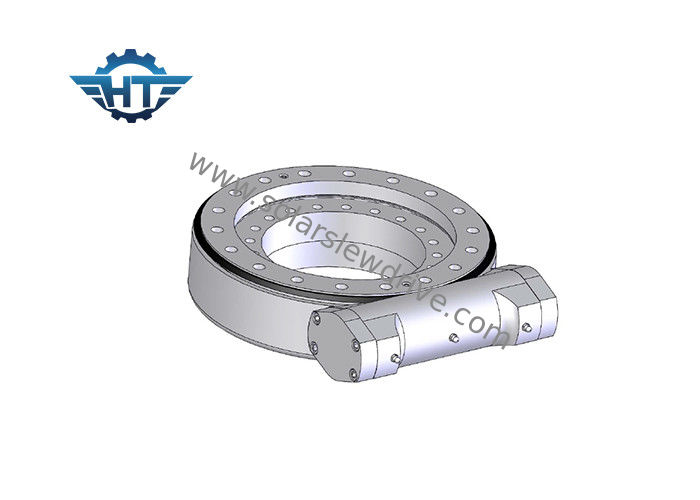

Przełożenie przekładni 31 do 150 Przekładnia z pierścieniem ślizgowym z dużym momentem obrotowym Do śledzenia słonecznego i maszyn budowlanych

Przełożenie przekładni 31 do 150 Przekładnia z pierścieniem ślizgowym z dużym momentem obrotowym Do śledzenia słonecznego i maszyn budowlanych

  • Przełożenie przekładni 31 do 150 Przekładnia z pierścieniem ślizgowym z dużym momentem obrotowym Do śledzenia słonecznego i maszyn budowlanych
Przełożenie przekładni 31 do 150 Przekładnia z pierścieniem ślizgowym z dużym momentem obrotowym Do śledzenia słonecznego i maszyn budowlanych
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SE1 ~ 25
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 280~504 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Modelu: SE1 ~ SE25 cala Przełożenie: 31: 1 ~ 150: 1
aplikacji: trackery słoneczne i maszyny budowlane Miejsce pochodzenia: Changzhou, Chiny
Kierowca: silnik elektryczny / silnik hydrauliczny / silnik servo Instalacja: pionowo i gorąco
Kolor: zgodnie z prośbą Reakcja: mniej niż 0,1 stopnia
High Light:

worm drive gearbox

,

worm gear slewing ring

Opis produktu

Istnieje wiele zastosowań, w których można wykorzystać napęd obrotowy, przede wszystkim dlatego, że jest idealny do zastosowań wymagających zarówno siły nośnej, jak i momentu obrotowego.

Typowe zastosowania napędu obrotowego obejmują, ale nie ograniczają się do: śledzenie słoneczne, turbiny wiatrowe, dźwigi man, maszyny hydrauliczne, uchwyty teleskopowe, żurawie kopiące, dźwigi, żurawie, sprzęt wiertniczy, sprzęt wojskowy, system robotyczny.

Posiadamy szeroką gamę napędów obrotowych o wyjściowych zakresach momentu obrotowego od 221 funtów do 15800 funtów / stopę.

Pierścienie obrotowe ze zintegrowanymi ślimakami zyskują na popularności ze względu na prostotę instalacji i są stosowane w dźwigach montowanych na ciężarówkach, małych turbinach wiatrowych, platformach dostępowych, stołach obrotowych, urządzeniach do śledzenia słońca, systemach komunikacji satelitarnej i prostych urządzeniach do przenoszenia materiałów. Wysoka precyzja i zero luzu są podobnie stosowane w konkretnych projektach. Ponadto możemy zaoferować różne elektryczne i hydrauliczne silniki i skrzynie biegów.

Seria pionowa

Model Stosunek Znamionowy moment wyjściowy Momenty przechylające Obciążenie osiowe Obciążenie promieniowe Trzymając Torque Wydajność Precyzja Samoblokujący Waga
Nm Nm kN kN Nm stopień tak kg
3 " 31: 1 300 1500 3.6 15 7000 40% ≤0,1 tak 13 kg
5 " 37: 1 637,5 5000 16 27 9200 40% ≤0,1 tak 18 kg
7 " 57: 1 1750 7000 34 58 13200 40% ≤0,1 tak 28 kg
8 " 51: 1 2250 11200 50 80 20400 40% ≤0,1 tak 35 kg
9 " 61: 1 4300 16000 60 130 27200 40% ≤0,1 tak 51 kg
12 " 78: 1 5600 25000 77 190 40560 40% ≤0,1 tak 61 kg
14 " 85: 1 6750 48000 110 230 44200 40% ≤0,1 tak 78 kg
17 " 102: 1 9460 67000 142 390 53040 40% ≤0,1 tak 105 kg
21 " 125: 1 16000 89000 337 640 65000 40% ≤0,1 tak 185 kg
25 " 150: 1 21450 112000 476 950 89000 40% ≤0,1 tak 244 kg

Seria pozioma

Model Stosunek Znamionowy moment wyjściowy Momenty przechylające Trzymając Torque Obciążenie osiowe Obciążenie promieniowe Wydajność Precyzja Samoblokujący Waga
Nm Nm Nm kN kN stopień tak kg
1 " 31: 1 400 1000 1800 22 12 40% ≤0,1 tak 6
3 " 31: 1 300 1500 7000 30 15 40% ≤0,1 tak 9
5 " 37: 1 637,5 6000 9200 68 27 40% ≤0,1 tak 14
7 " 57: 1 1750 10500 13200 132 58 40% ≤0,1 tak 23
9 " 61: 1 4300 49900 30800 340 130 40% ≤0,1 tak 44
12 " 78: 1 5600 54400 40560 480 190 40% ≤0,1 tak 51
14 " 85: 1 6750 135000 44200 680 230 40% ≤0,1 tak 62
17 " 102: 1 9460 203000 53040 980 390 40% ≤0,1 tak 85
21 " 125: 1 16000 271000 65000 1600 640 40% ≤0,1 tak 141
25 " 150: 1 21450 346000 89000 2400 950 40% ≤0,1 tak 182

Seria dwuosiowa

Model Stosunek Znamionowy moment wyjściowy Momenty przechylające Obciążenie osiowe Obciążenie promieniowe Trzymając Torque Wydajność Precyzja Samoblokujący Waga
Nm Nm kN kN Nm stopień tak kg
3 " 31: 1 300 1500 3.6 15 7000 40% ≤0,1 tak 21 kg
5 " 37: 1 637,5 5000 16 27 9200 40% ≤0,1 tak 32 kg
7 " 57: 1 1750 7000 34 58 13200 40% ≤0,1 tak 54 kg
9 " 61: 1 4300 16000 60 130 27200 40% ≤0,1 tak 88 kg
12 " 78: 1 5600 25000 77 190 40560 40% ≤0,1 tak 157 kg
14 " 85: 1 6750 48000 110 230 44200 40% ≤0,1 tak 214 kg
17 " 102: 1 9460 67000 142 390 53040 40% ≤0,1 tak 315 kg
21 " 125: 1 16000 89000 337 640 65000 40% ≤0,1 tak 481 kg
25 " 150: 1 21450 112000 476 950 89000 40% ≤0,1 tak 682 kg

Seria Dual Axis

Model Stosunek Znamionowy moment wyjściowy Momenty przechylające Obciążenie osiowe Obciążenie promieniowe Trzymając Torque Wydajność Precyzja Samoblokujący Waga
Nm Nm kN kN Nm stopień tak kg
3 " 31: 1 300 1500 3.6 15 7000 40% ≤0,1 tak 21 kg
5 " 37: 1 637,5 5000 16 27 9200 40% ≤0,1 tak 32 kg
7 " 57: 1 1750 7000 34 58 13200 40% ≤0,1 tak 54 kg
9 " 61: 1 4300 16000 60 130 27200 40% ≤0,1 tak 88 kg
12 " 78: 1 5600 25000 77 190 40560 40% ≤0,1 tak 157 kg
14 " 85: 1 6750 48000 110 230 44200 40% ≤0,1 tak 214 kg
17 " 102: 1 9460 67000 142 390 53040 40% ≤0,1 tak 315 kg
21 " 125: 1 16000 89000 337 640 65000 40% ≤0,1 tak 481 kg
25 " 150: 1 21450 112000 476 950 89000 40% ≤0,1 tak 682 kg

Double Worm Series

Model Stosunek Znamionowy moment wyjściowy Momenty przechylające Obciążenie osiowe Obciążenie promieniowe Trzymając Torque Wydajność Precyzja Samoblokujący Waga
Nm Nm kN kN Nm stopień tak kg
14 " 85: 1 12225 68000 340 130 110000 40% ≤0,1 tak 70 kg
17 " 102: 1 18525 160000 480 190 131200 40% ≤0,1 tak 102 kg
21 " 125: 1 30750 240000 980 390 162000 40% ≤0,1 tak 153 kg
25 " 150: 1 36750 360000 1200 430 178000 40% ≤0,1 tak 202 kg
