Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE5 " |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Model: | SE5 | Przełożenie: | 37: 1 |
---|---|---|---|
Podanie: | Energia słoneczna | Miejsce pochodzenia: | CHANGZHOU, CHINY |
Kierowca: | Motoryzacja | Certyfikat: | ISO9001, CE |
Instalacja: | Poziomy | Konserwacja: | Wolny |
kolor: | Zgodnie z prośbą | reakcja: | < 0,1 ° |
High Light: | worm drive gearbox,silnik z przekładnią ślimakową |

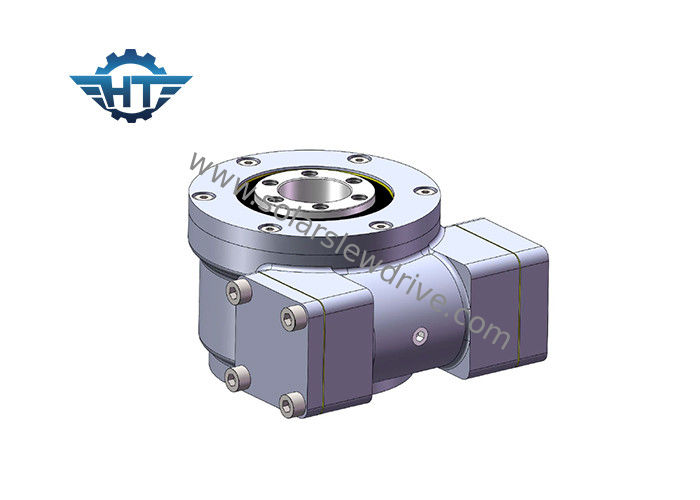

Montowana poziomo mała przekładnia ślimakowa SE5 do pochylonego i ukośnego systemu śledzenia słonecznego
Opis
Co to jest napęd wahadłowy?
Napęd obrotowy (lub w skrócie napęd obrotowy) to kompletny, gotowy do montażu system składający się z wieńca obrotowego (łożyska) kulkowego lub wałeczkowego, ślimaka i całkowicie zamkniętej obudowy.Można go dostosować za pomocą hydraulicznych lub elektrycznych przekładni planetarnych z możliwością wyboru stopnia ochrony IP w zależności od różnych zastosowań i wymagań klientów.
Charakteryzuje się ochroną antykorozyjną, dużym obciążeniem i wysoką precyzją.
Obracanie przekładni ślimakowej jest szeroko stosowane we względnie obrotowych częściach maszyn i polu energii słonecznej, takich jak system śledzenia słonecznego, obrotowe podwozie maszyn do pracy w powietrzu, dźwig samochodowy, wiertarka do skał, wiertarka, maszyna do chwytania drewna, maszyna do formowania kodu.
Karta katalogowa SE Slewing Drive
Model | Stosunek | Znamionowy moment wyjściowy | Moment przechylania | Trzymając Torque | Obciążenie osiowe | Obciążenie promieniowe | Wydajność | Precyzja | Samoblokujący | Waga |
Nm | Nm | Nm | kN | kN | stopień | tak | kg | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | tak | 9 |
5 " | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 44 |
12 cali | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | tak | 62 |
17 cali | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | tak | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | tak | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 182 |
Kluczowe cechy
1. Nieograniczony kąt i zakres obrotu
2. Zapewnić możliwie najbardziej wydajne przenoszenie dużej mocy i momentu obrotowego
3. Całkowicie zamknięta i uszczelniona obudowa wytrzymuje trudne warunki i zwiększa bezpieczeństwo
Wybór silnika
Elementy opcjonalne: Szczotkowane silniki prądu stałego (12 V / 24 V / 48 V) z czujnikami halla lub bez, bezszczotkowe motoreduktory prądu stałego, silnik prądu przemiennego (220 V / 380 V), enkoder.
