Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE9 " |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Materiał: | 50Mn, 42CrMo | Model: | SE9 " |
---|---|---|---|
Przełożenie: | 61: 1 | Znamionowy moment wyjściowy: | 4300Nm |
Holding Torque: | 31000Nm | Moment obrotowy: | 45000 Nm |
Wydajność: | 40% | kolor: | RAL 9006 lub zgodnie z życzeniem |
High Light: | worm drive gearbox,silnik z przekładnią ślimakową |

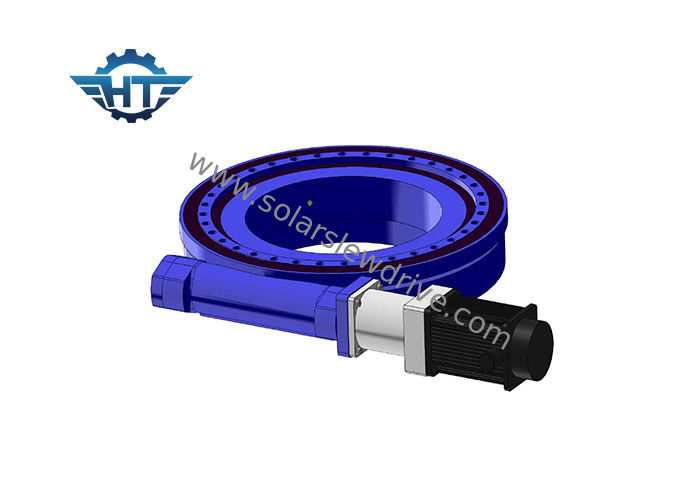

Przekładnia ślimakowa do montażu poziomego SE9 z silnikami serwo do urządzeń automatyki
Zalety
1. Silny moment przewracający
2. Zastosuj otaczający napęd robaka
3. Kontakt z wieloma zębami, duża nośność
4. Funkcja samoblokowania
Napęd ślimakowy to wyższa odporność na zużycie przekładni ślimakowej, która ma dużą nośność i moment pochylający, aby zapewnić stabilność, niezawodność idobrze wykonane. Napęd ślimakowy jest również dostępny dla dokładniejszego śledzenia pola.
Parametry wydajności SE9
Model: | poziomy napęd ślimakowy 9 cali |
Znamionowy moment wyjściowy: | 4300 Nm |
Moment przechylania: | 45000 Nm |
Obciążenie osiowe: | 340 kN |
Obciążenie promieniowe: | 130 kN |
Trzymając Torque: | 31000 Nm |
Wydajność: | 40% |
Precyzja: | ≤0,1 ° |
Samoblokujący: | tak |
Waga: | 49 kg |
Dane napędu SE Slewing
Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
