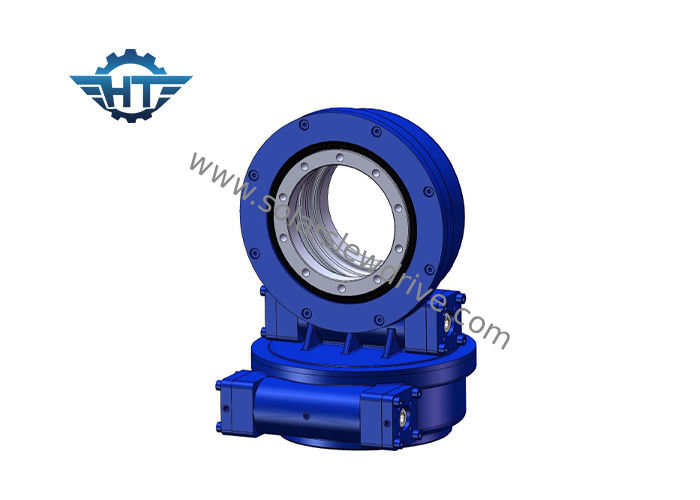

Mały rozmiar SDE3 Solar Tracker Drive z silnikiem planetarnym 24 VDC dla trackerów Dual Axis

Mały napęd SDE3 Solar Tracker z 24 VDC silnikiem z przekładnią planetarną do dwuosiowych trackerów

Oferujemy mały napęd obrotowy SDE3 przeznaczony do dwuosiowego lokalizatora słonecznego z panelami słonecznymi od 3-5 metrów kwadratowych.

Typ: łożysko obrotowe do systemu śledzenia słońca
Nazwa marki: Hangtuo
Numer modelu: SDE3
Przełożenie: 31: 1

Opis napędu obrotowego

Napęd obrotowy w zamkniętej obudowie solarnej Z możliwością przechylania.

Napęd obrotowy składa się głównie z łożyska obrotowego, wału ślimakowego i silników (AC, DC, hydrauliczne).Może również przenosić obciążenia osiowe, promieniowe i moment przechylający, a główną zaletą jest łatwość montażu, konserwacji i oszczędność miejsca.
Napęd obrotowy w obudowie SDE pomaga w przenoszeniu mocy w różnych gałęziach przemysłu i jest idealny w sytuacjach wymagających zarówno utrzymywania obciążenia, jak i momentu obrotowego z tej samej skrzyni biegów.Typowe zastosowania obejmują lokalizatory słoneczne, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki osobowe, sprzęt użytkowy, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, ładowarki do opon, koparki i podnośniki samochodowe.

W załączeniu napęd obrotowy obudowyzapewniają wsparcie obciążenia i kontrolowany moment obrotowy zarówno w jedno-, jak i dwuosiowych lokalizatorach słonecznych. Nasz wewnętrzny tracker słoneczny jest używany do testów przyspieszonego cyklu życia przyłożonego momentu obrotowego, obciążeń promieniowych i osiowych oraz ruchu wywracającego.Istnieje specjalna konstrukcja z obciążoną klatką, dzięki czemu możemy naśladować panel PV do 120 metrów kwadratowych.

Napęd obrotowy to przekładnia, która może bezpiecznie przenosić obciążenia promieniowe i osiowe, a także przenosić moment obrotowy do obracania.Obrót może odbywać się w jednej osi lub w wielu osiach razem. Napędy wahadłowe są wykonywane poprzez produkcję przekładni, łożysk, uszczelnień, obudowy, silnika i innych elementów pomocniczych i montaż ich w gotowej skrzyni biegów.

Napęd wahadłowy jest szeroko stosowany w przyczepach modułowych, dźwigach, chwytakach do drewna, podnośnikach koszowych, systemach solartrackingów, systemach wiatrowych itp.

napęd obrotowy jest odpowiedni dla obszarów o dużych szerokościach geograficznych, a wydajność wytwarzania energii zostanie zwiększona o ponad 35%, co znacznie poprawi sprawność systemu wytwarzania energii słonecznej.

W przypadku poziomego jednoosiowego systemu śledzenia słońca, główny wał panelu słonecznego dostosuje kąt, aby precyzyjnie śledzić kąt deklinacji.Ten rodzaj napędu obrotowego jest stosowany tylko na obszarach o małych szerokościach geograficznych.

Przyjmując łożysko obrotowe jako swój główny element, napęd obrotowy może jednocześnie przenosić siłę osiową, siłę promieniową i moment przechylający.Napęd wahadłowy jest szeroko stosowany w systemach śledzenia słońca.

System śledzenia słońca jest podzielony na poziomy jednoosiowy system śledzenia słońca, nachylony jednoosiowy tracker i dwuosiowy system śledzenia słońca.
Napędy obrotowe, które są używane w systemach śledzenia słońca, są głównie jednoosiowe (seria SE), dwuosiowe (seria SDE) i pionowe (seria VE).Najczęściej używanymi modelami są SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.

Niezawodność

Nasze dwuosiowe napędy obrotowe SDE zapewniają 30-letni okres eksploatacji w terenie w zakresie precyzyjnego pozycjonowania 3D.Dyski SDE tworzą wydajne i niezawodne rozwiązanie w jednym dysku.Kwalifikujemy wszystkie nasze komponenty i surowce, korzystając ze standardów określonych w certyfikatach ISO 9001, CE, aby zmaksymalizować żywotność w terenie.

Wydajność

Nasze napędy obrotowe wykorzystują opatentowaną technologię ślimaka klepsydry, aby zapewnić maksymalną kontrolę i wsparcie ruchu.Nasze przekładnie ślimakowe sprzęgają od 5 do 11 zębów na linii podziałowej koła koronowego od śruby klepsydry, co oznacza większe zazębienie niż standardowe ślimaki, zapewniając przekładni większą stabilność i wytrzymałość.Dowiedz się więcej o technologii klepsydry.

Jak dobrać odpowiedni rozmiar napędów obrotowych?

Wybór odpowiedniego rozmiaru napędów obrotowych w celu uniknięcia nie tylko braku wydajności lub nadwyżki wydajności odgrywa ważną rolę w uzyskiwaniu opłacalnych rozwiązań.

W celu doboru odpowiedniego napędu obrotowego prosimy o podanie następujących informacji:

1. wniosek

2. wymagany toczek wyjściowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu powiedz nam obciążenie, na przykład wagę paneli i wsporników montażowych na naszym napędzie obrotowym.

3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są wykorzystywane do obliczenia, czy zalecany przez nas napęd może wytrzymać maksymalne obciążenie podczas silnego wiatru.

4. żądaną prędkość wyjściową, która pomoże nam polecić Ci odpowiednie silniki.

5. inne informacje, takie jak luz, zapotrzebowanie na stopień ochrony IP itp

Poniżej wymieniono nasze dwuosiowe napędy obrotowew, bardziej szczegółowe wymiary i parametry można znaleźć na naszych rysunkach sprzedażowych.
