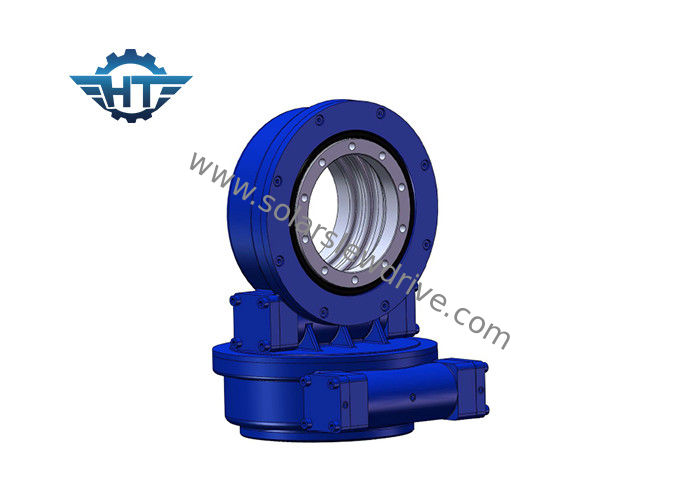

Zastosowanie na zewnątrz IP66 Podwójny napęd na oś do elektrowni cieplnej i systemu śledzenia fotowoltaicznego

Zastosowanie na zewnątrz, dwuosiowy napęd IP66 do elektrociepłowni i systemu śledzenia PV

Opis

Napęd obrotowy to przekładnia, która może bezpiecznie przenosić obciążenia promieniowe i osiowe, a także przenosić moment obrotowy do obracania.Obrót może odbywać się w jednej osi lub w wielu osiach razem. Napędy obrotowe są wytwarzane przez wytworzenie przekładni, łożysk, uszczelnień, obudowy, silnika i innych elementów pomocniczych i zmontowanie ich w gotową skrzynię biegów.

Napęd wahadłowy jest szeroko stosowany w przyczepach modułowych, dźwigach, sprzęcie do chwytania drewna, podnośniku koszowym, systemach solartracking, systemach energii wiatrowej itp.

napęd obrotowy nadaje się do obszarów o dużej szerokości geograficznej, a efektywność wytwarzania energii wzrośnie o ponad 35%, co znacznie poprawi wydajność systemu wytwarzania energii słonecznej.

W przypadku poziomego jednoosiowego systemu śledzenia słońca, główny wał panelu słonecznego dostosuje kąt, aby precyzyjnie śledzić kąt deklinacji.Ten rodzaj napędu obrotowego jest stosowany tylko w obszarach o małych szerokościach geograficznych.

Przyjmując łożysko obrotowe jako jego rdzeń, napęd obrotowy może przenosić jednocześnie siłę osiową, promieniową i moment przechylający.Napęd wahadłowy jest szeroko stosowany w systemach śledzenia słońca.

System śledzenia słońca jest podzielony na poziomy jednoosiowy system śledzenia słońca, nachylony jednoosiowy tracker i dwuosiowy system śledzenia słońca.
Napędy obrotowe, które są używane w systemach śledzenia słońca, są głównie jednoosiowe (seria SE), dwuosiowe (seria SDE) i pionowe (seria VE).Najpopularniejsze modele to SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.

Dane techniczne

Nasze podstawowe rozmiary modeli zapewniają zakresy wydajności od 1500 Nm do 11200 Nm momentu trzymającego, od 100 Nm do 20 000 Nm wyjściowego momentu obrotowego, od 5000 Nm do 89000 Nm momentu obrotowego pochylania i przełożenia przekładni od 30: 1 do 150: 1.Po zamontowaniu przekładni planetarnej przełożenie może być jeszcze wyższe.Napędy mogą być montowane poziomo, pionowo lub na kombinacji wielu osi.

Niezawodność

Nasze dwuosiowe napędy obrotowe SDE zapewniają 30-letni okres użytkowania precyzyjnego pozycjonowania 3D.Dyski SDE tworzą wydajne i niezawodne rozwiązanie w jednym dysku.Kwalifikujemy wszystkie nasze komponenty i surowce, korzystając ze standardów określonych przez certyfikaty ISO 9001, CE, aby zmaksymalizować żywotność w terenie.

Występ

Nasze napędy obrotowe wykorzystują opatentowaną technologię ślimaka klepsydry, aby zapewnić maksymalną kontrolę i wsparcie ruchu.Nasze przekładnie ślimakowe sprzęgają od 5 do 11 zębów na linii podziałowej koła koronowego od śruby klepsydry, co oznacza większe zazębienie niż standardowe ślimaki, zapewniając przekładni większą stabilność i wytrzymałość.Dowiedz się więcej o technologii klepsydry.

Jak wybrać odpowiedni rozmiar napędów obrotowych?

Wybór właściwego rozmiaru napędów obrotowych w celu uniknięcia nie tylko braku wydajności lub nadwyżki wydajności odgrywa ważną rolę w osiąganiu opłacalnych rozwiązań.

W celu doboru odpowiedniego napędu obrotowego prosimy o podanie następujących informacji:

1. wniosek

2. wymagany toczek wyjściowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu powiedz nam obciążenie, na przykład wagę paneli i wsporników montażowych na naszym napędzie obrotowym.

3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są używane do obliczenia, czy zalecany przez nas napęd może wytrzymać obciążenie maksymalne w przypadku dużego wiatru.

4. żądana prędkość wyjściowa, która pomoże nam polecić Ci odpowiednie silniki.

5. inne informacje, takie jak luz, zapotrzebowanie na klasę IP itp

Parametry napędu obrotowego SDE
