Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SDE 21 " |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Materiał: | 50Mn, 42CrMo, QT | Model: | podwójna oś 21 cali |
---|---|---|---|
Holding Torque: | 89 kNm | Moment obrotowy: | 65 kNm |
Wydajność: | 40% | kolor: | Zgodnie z prośbą |
reakcja: | mniej niż 0,1 stopnia | ||
High Light: | mały skręcony napęd,silnik napędu ślimaka |

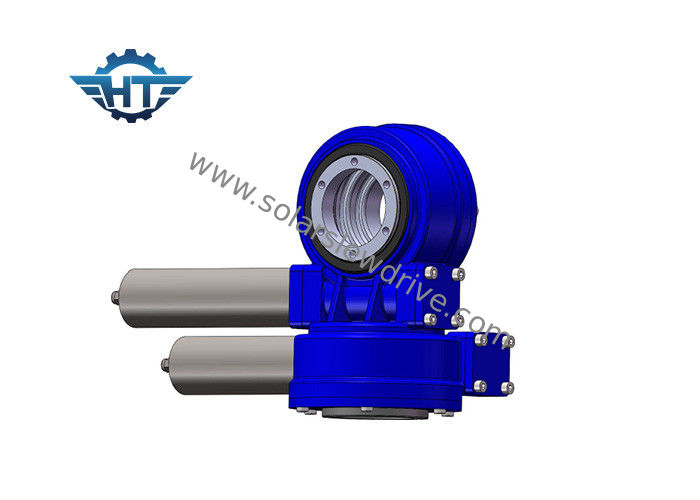

SDE 21 High Torque Dual Axis Slew Drive For Satellite / Robot / Construction Machinery
Opis
Konstrukcja napędu dwuosiowego z napędem dwuosiowym jednocześnie.Jest bardziej stykający się z zębami i ma podwójny wyjściowy moment obrotowy niż napęd obrotowy SE. Ten produkt ma długą historię, a technologia procesu jest teraz bardzo dojrzała.
cechy
Opcje silnika przekładniowego
Przekładnie elektryczne i planetarne mogą być zaprojektowane zgodnie z wymaganiami klienta. Napęd obrotowy ma tę zaletę, że oszczędza miejsce w obiektach, maksymalne obciążenie w kompaktowej konstrukcji, długą żywotność, zmniejszone koszty konserwacji.
Aplikacje
Dwuosiowy napęd obrotu można zastosować w systemie śledzenia słońca, antenie słonecznej, PV, CPV, CSP, turbinie wiatrowej i antenie satelitarnej.
Parametry wydajności modelu SDE
Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
