Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SDE12 " |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Materiał: | 50Mn, 42CrMo | Numer modelu: | SDE12 |
---|---|---|---|
Rodzaj: | ślimak i ślimacznica | Dożywotni: | 30 lat |
OEM: | Dostępny | Podanie: | System śledzenia słońca |
Stosunek: | 78 | Obudowana obudowa: | tak |
High Light: | napęd pierścienia obrotowego,mały skręcony napęd |

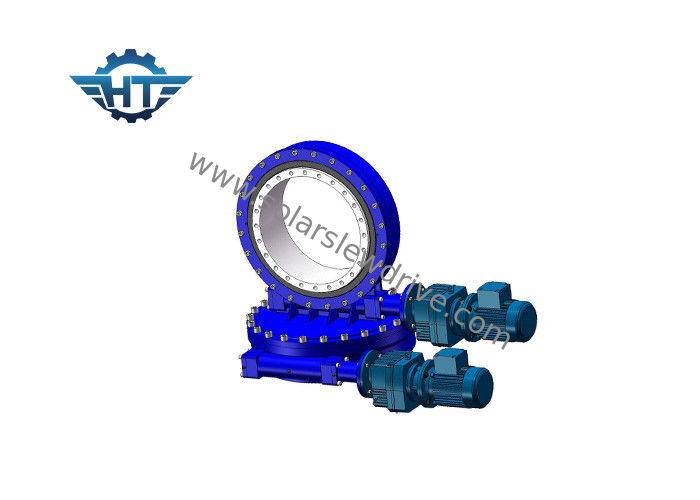

SDE12 Samoblokująca się przekładnia napędowa z silnikiem krokowym do skoncentrowanej elektrowni
Opis
Napęd na dwie osie
Najczęstszym zastosowaniem napędu obrotowego dla napędów obrotowych dwuosiowych są dwuosiowe urządzenia śledzące energię słoneczną.Dwuosiowy system śledzenia jest rodzajem jednostki napędowej, która może utrzymywać panel słoneczny skierowany w stronę słońca w dowolnym momencie i sprawić, że światło słoneczne napromieniuje panel słoneczny w dowolnym momencie w pionie.Dwuosiowy napęd pierścienia obrotowego może poprawić precyzję śledzenia i wydajność wytwarzania energii, co oznacza, że dwuosiowy napęd obrotowy jest w stanie stworzyć wydajne i niezawodne rozwiązanie w jednym napędzie.Dwuosiowe napędy obrotowe do CPV można montować poziomo, pionowo lub na kombinacji wielu osi.
Charakterystyka i zalety
1. Wysoka precyzja, aby system mógł w pełni zautomatyzować śledzenie z większą precyzją
2. Aby uzyskać o około 45% większą moc wyjściową niż system stałego montażu
3. Łatwa instalacja i obsługa
4. łatwe konserwacja
Obszary zastosowania
Napędy obrotowe są idealne w sytuacjach wymagających zarówno utrzymania obciążenia, jak i momentu obrotowego z tej samej skrzyni biegów.Typowe zastosowania obejmują urządzenia śledzące energię słoneczną, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, windy osobowe, urządzenia komunalne, osprzęt hydrauliczny, sprzęt do narzędzi olejowych, urządzenia do obsługi opon, wiertnice koparkowe i windy samochodowe.
Napęd wahadłowy zastosowany w dwuosiowym systemie śledzenia słońca
Jak wybrać odpowiedni rozmiar napędów obrotowych?
Wybór odpowiedniego rozmiaru napędów obrotowych w celu uniknięcia nie tylko braku wydajności lub nadwyżki wydajności odgrywa ważną rolę w osiąganiu opłacalnych rozwiązań.
Podaj nam następujące informacje, aby wybrać odpowiedni napęd obrotu:
1. wniosek
2. Wymagany tocznik wyjściowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu powiedz nam obciążenie, na przykład ciężar paneli i wsporników montażowych na naszym napędzie obrotowym.
3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są używane do obliczenia, czy zalecany przez nas napęd może wytrzymać obciążenie maksymalne w przypadku dużego wiatru.
4. wymagana prędkość wyjściowa, która pomoże nam zalecić odpowiednie silniki dla Ciebie.
5. inne informacje, takie jak luz, zapotrzebowanie na klasę IP itp
Parametry napędu obrotu osi podwójnej
Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
